进口电动高压调节阀

进口电动高压调节阀

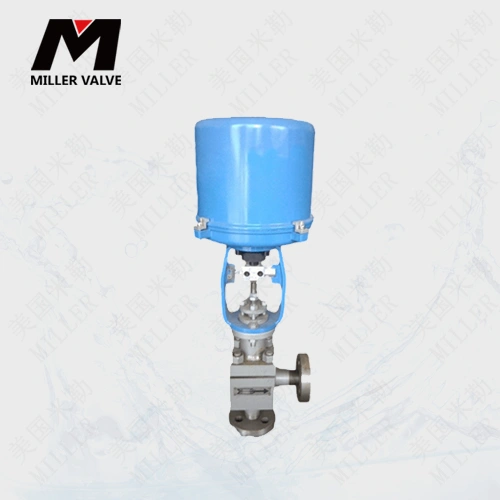

进口电动高压调节阀【图片参数详情】

进口电动高压调节阀







  产品名称:进口电动高压调节阀

  品牌:美国MILLER

  联系人:黄先生











  进口电动高压调节阀产品概述

  美国米勒进口高压电动调节阀由MILLER5系列直行程电动执行机构和低流阻直通调节阀体组成。电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

  电动笼式高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直通式,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。

  进口电动高压调节阀 技术参数及性能:

  阀体部分:

阀体型式: 直通铸造阀
公称通径: DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力: PN 16、20、32、42Mpa
ANSI 900、1500、2500Lb
连接方式: 法兰:FF、RF、RTJ、等
螺纹:(适用于 1”以下)
焊接:SW、BW
法兰距: 符合IEC 534
阀盖形式: 标准型、加长型(散热、低温、波纹管密封)
填  料: V型聚四氟乙烯、柔性石墨填料等
密封垫: 金属夹石墨密封垫
执行机构: 气动:多弹簧执行机构
电动:2SB6系列 、MILLER5系列
阀内部件:
阀芯型式: 单座笼式
流量特性: 等百分比、线性 、快开
内件材质: 标准材质组合及使用温度、压力范围请参阅附录

表1.可提供的用户选择
阀体 型式 直通 阀盖 型式 标准、加长型
材质 WCB、WC9、304、316等 材质 WCB、WC9、304、316等
阀芯 特性 直线、等百分比、快开 填料 “V”型PTFE、柔性石墨、波纹管
材质 304、304+STL/PTFE、316、316+STL/PTFE
执行器 气动:见表6
电动:见表6
定位器 电气阀门定位器、智能型数字定位器
附件 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

进口电动高压调节阀 材料及内部结构


表2.本体材质为碳钢
1 底座 25 LF2 F22
2 螺母 25 35 25Cr2Mo1VA
3 螺栓 35 40MnB 25Cr2Mo1VA
4 垫片 316+石墨/PTFE
5 阀体 25 LF2 F22
6 阀座 304 304 304
7 阀芯(杆) 304 304 304
8 螺栓 35 40MnB 25Cr2Mo1VA
9 螺母 25 35 25Cr2Mo1VA
10 垫片 316+石墨/PTFE
11 填料垫 304 304 304
12 填料 PTFE/柔性石墨
13 阀盖 25 LF2 F22
14 压套 304 304 304
15 压盖 25 LF2 F22
16 螺栓 35 40MnB 25Cr2Mo1VA
17 螺母 25 35 25Cr2Mo1VA
表3.本体材质为不锈钢
1 底座 CF8 CF8M CF3M
2 螺母 304 316 316L
3 螺栓 304 316 316L
4 垫片 316+石墨/PTFE
5 阀体 CF8 CF8M CF3M
6 阀座 304 316 316L
7 阀芯(杆) 304 316 316L
8 螺栓 304 316 316L
9 螺母 304 316 316L
10 垫片 316+石墨/PTFE
11 填料垫 304 316 316L
12 填料 PTFE/柔性石墨
13 阀盖 CF8 CF8M CF3M
14 压套 304 316 316L
15 压盖 CF8 CF8M CF3M
16 螺栓 304 316 316L
17 螺母 304 316 316L
电动高压调节阀 材料及内部结构
注:
1、以上为标准的配置结构,阀座为金属对金属,还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。
3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。

进口电动高压调节阀 可提供的控制阀流量特性

等百分比特性阀瓣
等百分比特性阀瓣
直线特性阀瓣
直线特性阀瓣
快开特性阀瓣
快开特性阀瓣
表4.公称压力ANSIClass900、1500控制阀尺寸、行程、额定Cv值
公称通径Inch(mm) 阀芯尺寸(mm) 行程 (mm) 多级降压式套筒的降压级数 套筒材质:SUS316
1Lev 2Lev 3Lev 4Lev 5Lev 6Lev 7Lev 8Lev
1”(25) 16 20 7.0 5.3 4.6 4.1 3.7 3.4 3.0 2.5
1.5”(40) 25 20 18.7 11.5 10.5 8.6 7.6 6.9 5.9 4.7
2”(50) 32 25 33.0 14.2 12.7 11.9 10.9 9.8 7.6 6.9
3”(80) 50 30 83.0 53.0 46.0 42.6 38.6 34.1 30.1 24.3
4”(100) 65 40 122.0 70.0 62.0 57.0 50.0 48.5 40.2 35.5
6”(150) 100 50 308.0 150.0 130.0 118.0 102.0 96.0 82.0 76.0
8”(200) 125 60 407.0 205.0 185.0 166.0 143.0 133.0 120. 104.0
※本表额定Cv值仅做参考用高压差阀门设计CV大多根据工艺参数量体设计,请向本公司技术部咨询。
表5.公称压力ANSIClass2500控制阀尺寸、行程、额定Cv值
公称通径Inch(mm) 阀芯尺寸(mm) 行程 (mm) 多级降压式套筒的降压级数 套筒材质:SUS316
1Lev 2Lev 3Lev 4Lev 6Lev 7Lev 8Lev
1”(25) 16 20 7.0 5.3 4.6 4.1 3.4 3.0 2.5
1.5”(40) 25 20 18.7 11.5 10.5 8.6 6.9 5.9 4.7
2”(50) 32 25 33.0 14.2 12.7 11.9 9.8 7.6 6.9
3”(80) 50 30 83.0 53.0 46.0 42.6 34.1 30.1 24.3
4”(100) 65 40 122.0 70.0 62.0 57.0 48.5 40.2 35.5
6”(150) 100 50 308.0 150.0 130.0 118.0 96.0 82.0 76.0
8”(200) 125 60 407.0 205.0 185.0 166.0 133.0 120.0 104.0
※本表额定Cv值仅做参考用高压差阀门设计CV大多根据工艺参数量体设计,请向本公司技术部咨询。

表6-进口电动高压调节阀外形尺寸

进口电动高压调节阀外形尺寸
阀门尺寸 L 电动
inch mm PN100-320 PN420 H1mm H2mm Amm
1” 25 279 318 150 805 270
11/2” 40 330 359 160 815 270
2” 50 375 400 160 815 270
3” 80 460 498 175 885 310
4” 100 530 575 200 910 310
6” 150 768 819 230 1040 350
8” 200 832 1029 270 1080 350
以上就是产品的各项参数、尺寸以及产品详情,美国米勒阀门欢迎您的咨询。
