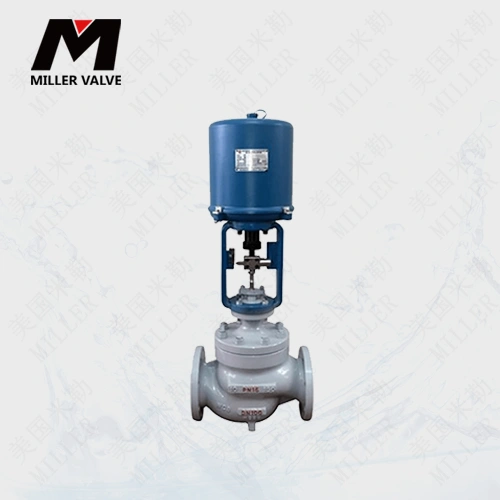

进口电子式电动调节阀描述:
美国MILLER(米勒)进口电子式电动调节阀,由MILLER系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型适用于泄漏要求较严,压差不大的干净介质场合。双密封型适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
进口电子式电动调节阀结构特点:
1、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
2、可调节范围大,固有可调比为50,流量特性有直线和等比。
3、电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
4、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈,可提高自动调节精度。
6、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
7、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
8、波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
进口电子式电动调节阀技术参数:
公称通径(hN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
等 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
允许压差(MPa) |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.2 |
0.1 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
|||||||||||||
压盖形式 |
螺栓压紧式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
阀芯形式 |
单座柱塞型阀芯 |
|||||||||||||
流量特性 |
直线性、等比 |
|||||||||||||
配置执行器类别 |
德国洛克、德国罗托克、PSL等电动执行器(客户品牌亦可) |
|||||||||||||
执行器参数 |
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
|||||||||||||
防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
产品名称 |
进口电子式电动调节阀 |
产品型号 |
MILLER |
产品品牌 |
美国MILLER(米勒) |
产品包装 |
木箱 |
驱动方式 |
电动 |
公称通径 |
DN20~DN300 |
连接方式 |
法兰、螺纹、焊接 |
公称压力 |
1.6~10.0Mpa ≤1500PSI |
结构形式 |
直通式、平衡式 |
适用温度 |
-196℃~450℃ |
阀体材质 |
WCB、SUS304、SUS316 |
制造标准 |
美国米勒)原厂标准 |
适用介质 |
气体、液体及蒸汽等。 |
||
应用场合 |
电站、冶金、建筑、锅炉、设备、管道、热能、空调、消防、给排水、水处理、石油化工、造纸印刷厂。 |
