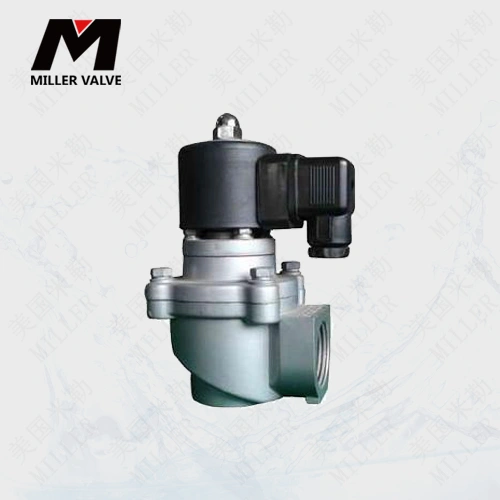

直角式脉冲电磁阀详细资料:
一、直角式脉冲电磁阀应用范围:
直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀,它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”,受脉冲喷吹控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率,达到抖动布袋去尘目的。
二、直角式脉冲电磁阀主要技术参数:
型号规格:DN20~DN80
适用介质:气体
介质温度:0~+60℃
阀体材质:铝合金
控制方式:常闭
电源电压:DC24V、AC220V(其他定制)
工作电流:0.8A、0.23A
工作压力:0.4-0.6Mpa
三、直角式脉冲电磁阀工作原理:
膜片把直角式脉冲电磁阀分成前、后二个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,直角式脉冲电磁阀处于“关闭”状态;脉冲喷吹控制仪的电信号使直角式脉冲电磁阀动铁芯上移,阀后气室放气孔打开,后气室迅速失压,膜片上移,压缩空气通过阀输出口喷吹,脉冲电磁阀处于“开启”状态;脉冲喷吹控制仪电信号消失,直角式脉冲电磁阀动铁芯复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀的输出口,直角式脉冲电磁阀又处于“关闭”状态。
型号 | 接口 | 宽度 | A | B | |
公制 | 螺纹 | ||||
MDFZ20 | 20mm | G3/4” | 80 | 88 | 128 |
MDFZ25 | 25mm | G1” | 96 | 108 | 136 |
MDFZ40 | 40mm | G3/2” | 112 | 131 | 180 |
MDFZ50 | 50mm | G2” | 160 | 180 | 206 |
MDFZ65 | 65mm | G5/2” | 188 | 204 | 226 |
MDFZ80 | 80mm | G3” | 200 | 220 | 250 |
