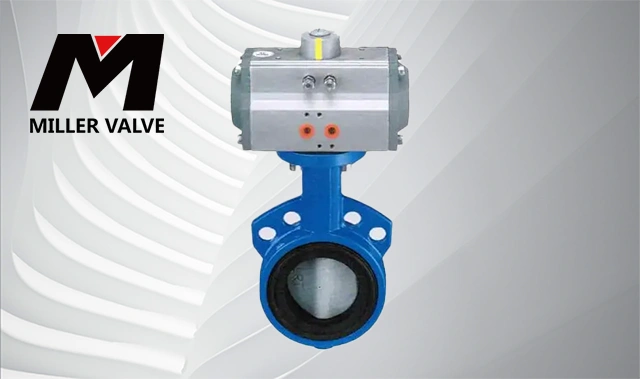

进口气动调节蝶阀

进口气动调节蝶阀


美国MILLER(米勒)进口气动调节蝶阀是由采用引进型气动执行器与三偏心密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑,加工方便,易制成大口径,气动调节蝶阀具有自清洗作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的最佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。



进口气动调节蝶阀技术参数



公称通径DN(mm)

501200

公称压力

PN0.61.62.5MPa

连接形式

法兰式、对夹式

阀板形式

垂直板式

流量特性

近似快开型

动作范围

090°

泄露量

GB/T4213-92,为Kv值的10-4,软密封:零泄漏

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

可调范围

50:1

配置执行机构

GTATARAW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制



进口气动调节蝶阀 执行器参数



执行器型号

GTATARAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

进口气动调节蝶阀零件材料



零件名称

材料名称

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

橡胶、PTFEPPL、不锈钢、聚内脂、抗磨材料

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

聚四氟乙烯、柔性石墨



进口气动调节蝶阀性能规范



公称通径DN(mm)

DN501200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.50.7

适用介质

水、油、蒸气、硝酸类(温度≤200)、醋酸类(温度≤200)
