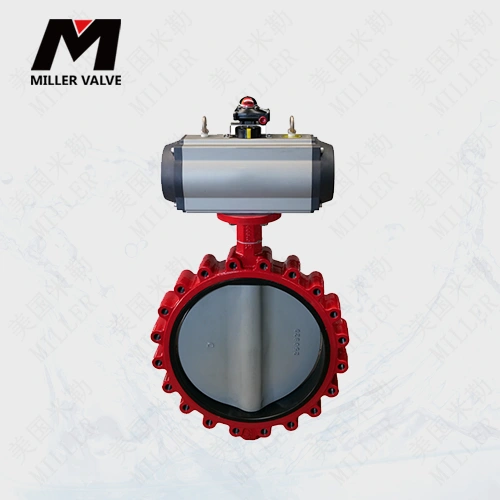

进口气动防爆蝶阀

进口气动防爆蝶阀


美国MILLER(米勒)进口气动防爆蝶阀的蝶板属于国内先进的气动阀。防爆型气动蝶阀安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则处于全开状态。气动防爆蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时防爆型气动蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。气动防爆蝶阀有金属密封和软密封两种密封型式。金属密封型适用于温度≥250度以上的工况。软密封型适用于≤250度以内的工况场合。



进口气动防爆蝶阀产品特点



1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。



进口气动防爆蝶阀技术参数



公称通经DNmm)

501200

公称压力(MPa

0.61.01.62.5

连接形式

法兰、对夹

阀体形式

直通式铸造阀

蝶板形式

垂直板式

动作范围

090°

泄露量

GB/T4213-92,为Kv值的10-4,软密封:零泄漏

配置执行机构

GTATAW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制



进口气动防爆蝶阀执行器技术参数



执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构、双作用执行机构

可配附件

防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。



进口气动防爆蝶阀主要零件材料



零件名称

材料

阀体

球墨铸钢、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨
