产品信息
产品型号:ml465
产品口径:DN50-DN1200
产品压力:1.6Mpa-4.0Mpa
产品材质:碳钢 不锈钢

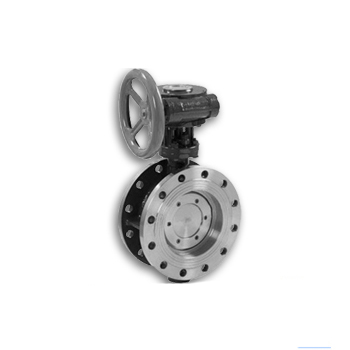

进口涡轮法兰硬密封蝶阀采用一个"U"型不锈钢密封圈,内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能较佳的目的。
公称通径:DN40-DN1200
公称压力:1.0Mpa-4.0Mpa
适用温度:-30℃~425℃
适用介质:水、蒸汽、油品、海水、酸类
阀体材质:铸钢、碳钢、不锈钢、铬钼钒钢
连接方式:法兰连接
防火测试:API 607
设计标准:API 609;ASME B16.34;GB/T12238;GB/T12224;JB/T 8527
结构长度:API 609;ASME B16.10;GB/T12221;
连接标准:ASME B16.5;ASME B16.47;ASME B16.25;GB/T 9113;HG/T 20592
检验测试:API 598;GB/T13927;JB/T9092 ;GB/T 26480
①金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能;
②密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能;
③碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
④大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;
⑤本阀不仅采用了常规的三偏心多层次硬密封结构,更主要的是结合了固定式球阀的活动阀座原理,更有效的保障了反向承压时的密封性能,真正做到了双向承压100%。安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
![]() |

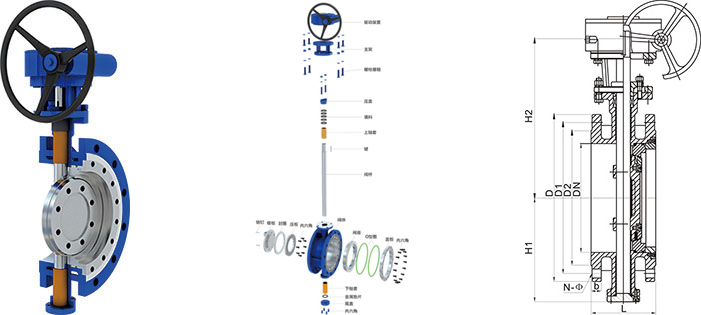

主要连接外形和尺寸 |
单位:mm
|
通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 |
