进口蝶阀

进口气动法兰硬密封蝶阀

发布时间:2019-03-30 16:30

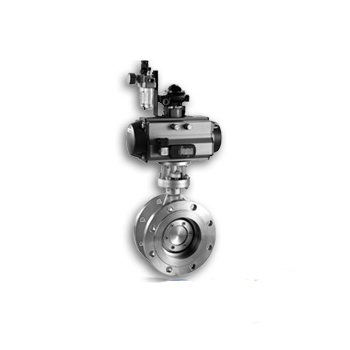

进口气动法兰硬密封蝶阀

进口气动法兰硬密封蝶阀

  产品信息

  产品型号:ml25

  产品口径:DN50-DN1200

  产品压力:1.6Mpa-4.0Mpa

  产品材质:碳钢 不锈钢


  进口气动法兰硬密封蝶阀详情:


  进口D643H气动法兰硬密封蝶阀由活塞式气动执行器和法兰硬密封蝶阀组成。蝶阀为法兰连接,采用三偏心结构,启闭过程中密封面磨损小,使用寿命长。密封面材料采用金属硬密封,耐高温和磨损,许用密封比压高,提高了蝶阀的工作压力。气动执行器配电磁阀,行程开关,空气过滤减压阀等附件可以用于开关控制,启闭速度快,密封性好,带有远程信号反馈,适用于远程现场自动控制。当需要调节控制时,需要配装电气阀门定位器,接收控制系统4-20MA信号,比例转动蝶板角度,对管道内介质进行调节控制。

进口气动法兰硬密封蝶阀参数:

阀体材质 执行器参数
公称通径:DN40-DN1200 作用方式:双作用、单作用(弹簧复位)
公称压力:1.0Mpa-2.5Mpa 气源压力:双作用:3-8bar;单作用:4-8bar
适用温度:-30℃~425℃ 行程范围:90°(±5)
适用介质:水、气、油、蒸汽 输出扭矩:双作用:3.9-10560N.m;单作用:8.5-4858N.m
阀体材质:铸钢、碳钢、不锈钢 控制方式:开关型、智能调节型
连接方式:法兰连接 附件选择:电磁阀、定位器、限位开关、三联件、手动机构
检验标准:GB/T13927-2008;JB/T9092-1999;API598-2009
法兰标准:GB/T9113-2010;JB/T79-1994;HG20592-2009;ANSI B16.5-2003;ASME B16.5-2009
设计标准:GB/T12238-2008;GB/T12221-2005;GBT15188.2-1994;;API 609-1997;JB/T 8527-1997

  进口气动法兰硬密封蝶阀特性:


  ①采用三偏心结构,密封面磨损小,使用寿命长。

  ②密封面采用金属硬密封材料,提高了蝶阀的使用压力。

  ③通过提高阀杆扭矩,可以增加密封比压,适用于高压工况。

  ④气动控制,开关速度快。

  ⑤气动执行器可以选用单作用形式,气源故障时自动复位。

  ⑥可以配装电气阀门定位器,用于介质调节控制。

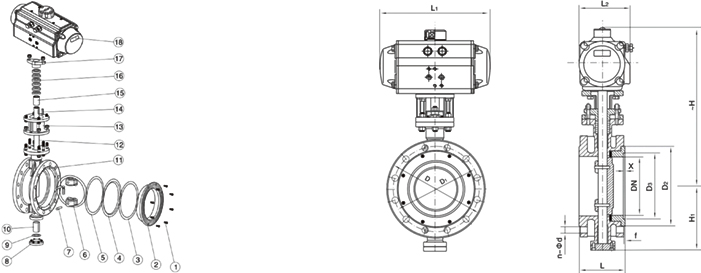

  进口气动法兰硬密封蝶阀尺寸:



进口气动法兰硬密封蝶阀尺寸
主要连接外形和尺寸
单位:mm
通径 50 65 80 100 125 150 200 250 300 350 400 450 500
L 108 112 114 127 140 140 152 165 178 190 216 222 229
注:此外形尺寸为1.6Mpa压力蝶阀。

进口气动硬密封蝶阀D643H 金属密封三偏心蝶阀的密封原理利用偏心结构,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域,直至90开度。其正常调控比是一般蝶阀的2倍以上,调控比较高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
