产品信息
产品型号:ML-48
产品口径:DN50-DN1200
产品压力:1.6Mpa
产品材质:铸铁 碳钢 不锈钢
进口气动对夹式蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到较佳效果。气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。
进口对夹式气动蝶阀参数: |
阀体材质 | 执行器参数 |
公称通径:DN40-DN1200 | 作用方式:双作用、单作用(弹簧复位) |
公称压力:1.0Mpa-1.6Mpa | 气源压力:双作用:3-8bar;单作用:4-8bar |
适用温度:-20℃~120℃ | 行程范围:90°(±5) |
适用介质:水、气、油 | 输出扭矩:双作用:3.9-10560N.m;单作用:8.5-4858N.m |
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢 | 控制方式:开关型、智能调节型 |
连接方式:法兰连接 | 附件选择:电磁阀、定位器、限位开关、三联件、手动机构 |
进口对夹式气动蝶阀特性: |
①齿轮式双活塞,输出力矩大,体积小;
②气缸选用铝金材料,重量轻、外形美观;
③可在顶部、底部安装手动操作机构;
④齿条式连接可调节开启角度、额定流量;
⑤执行器可选带电讯号反馈指示及附件以实现自动化操作;
⑥IS05211标准连接为产品的安装更换提供了方便;
⑦两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。

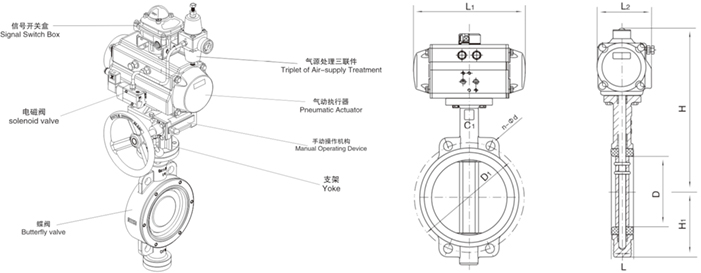

进口对夹式气动蝶阀尺寸: |
![]() |
主要连接外形和尺寸 |
单位:mm
|
通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 42 | 45 | 45 | 52 | 54 | 56 | 61 | 66 | 77 | 77 | 87 | 106 | 132 | 152 | 163 | 188 |
