进口不锈钢Y型过滤器

进口不锈钢Y型过滤器

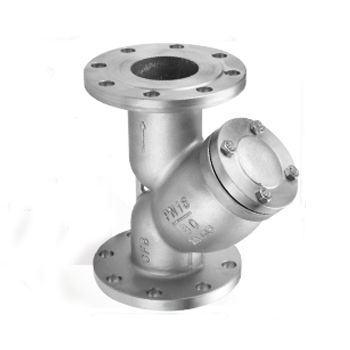

  进口不锈钢法兰Y型过滤器

进口不锈钢Y型过滤器

  进口不锈钢Y型过滤器产品详情:

  进口Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。

  过滤器过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52-1.2kpa。

  筛网目数与粒径(μm)对照表

目数 微米 目数 微米 目数 微米 目数 微米
2.5 7925 12 1397 60 245 325 47
3 5880 14 1165 65 220 425 33
4 4599 16 991 80 198 500 25
5 3962 20 833 100 165 625 20
6 3327 24 701 110 150 800 15
7 2794 27 589 180 83 1250 10
8 2362 32 495 200 74 2500 5
9 1981 35 417 250 61 3250 2
10 1651 40 350 270 53 12500 1

  进口不锈钢Y型过滤器参数:

  公称通径:DN15-DN100

  公称压力:1.0Mpa-6.4Mpa

  适用温度:-196℃≤T≤425℃

  适用介质:水、油、气、蒸汽

  阀体材质:不锈钢

  连接方式:法兰连接

  设计制造:GB/T14382-2008;SH/T3411-1999

  不锈钢丝网的技术特性

孔目数目(英寸) 10 12 14 16 18 20 22
丝径(mm) 0.508 0.457 0.376 0.315 0.315 0.315 0.273
可拦截粒径(μm) 2032 1660 1438 1279 1096 955 882
有效面积(%) 64 61 63 65 61 57 59
孔目数目(英寸) 24 26 28 30 32 36 38
丝径(mm) 0.273 0.234 0.234 0.234 0.234 0.234 0.213
可拦截粒径(μm) 785 743 673 614 560 472 455
有效面积(%) 59 59 56 53 50 46 46
孔目数目(英寸) 40 50 60 80 100 120
丝径(mm) 0.193 0.152 0.122 0.102 0.081 0.081
可拦截粒径(μm) 442 356 301 216 173 131
有效面积(%) 59 50 51 47 46 38

  进口不锈钢Y型过滤器特性:

  ①结构简单,可靠性强;

  ②拆装方便,易清洗、维护;

  ③滤网规格多,满足不同场合过滤要求。

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 125 150 160 180 200 220 250 280 310 340 390 490 540 590
主要连接外形和尺寸
单位:mm


  注:此外形尺寸为1.6Mpa压力过滤器。

  进口过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成墙塞,以保护设备管道上的配件,免受磨损和堵塞。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
