进口电动调节阀执行器

进口电动调节阀执行器

电动调节阀执行器

    ElectricControlValveActuator

    ◎应用:

    MACRV系列电动执行器,广泛应用于自控系统中,控制电动阀门的开关与调节作用。与MRV系列阀体配合使用,可以接受多种控制信号,实现对系统温度、压力、流量等各种参数的控制。

    ◎特点:

    •电子预设定功能便于现场调试

    •具有阀位显示功能

    •配有手动调节功能外置手轮,方便现场解决问题

    •自动故障检测、过载保护(故障报警)功能

    •阀门定位准确,具有自适应(行程自检)功能

    ◎工作原理:

    智能型比例调节电动驱动器

    智能比例调节型可实现线性流量控制,通过输入0(2)-10VDC.0(4)-20mA控制信号,可观察阀位反馈输出信号实现管路流体介质的自控调节控制,使调节阀应用更加灵活。智能比例调节型驱动器在通电后无需人为调节,可自行进入与阀体匹配过程,即上电自适应功能,此时驱动器运行指示灯(RUN)闪烁(频率约为1Hz),驱动器轴先伸出运行至下极限位置,然后再缩进运行至上极限位置。(此时驱动器将不受控制信号的控制)。约150s后指示灯停止闪烁,此时驱动器与阀体的自适应结束,阀体与驱动器的配合调节完成。此时驱动器的运行方向由控制信号控制。当驱动器在通电的情况下,若需自适应,按下驱动器电路板上的红色按键3s以上,驱动器则进入自适应状态,即手动适应功能,自适应现象与上述上电自适应现象相同。

    三位浮点型电动驱动器

    浮点型通过三位浮点式和开关式接线方式控制驱动器开、关、停三种状态,操作简单便捷。

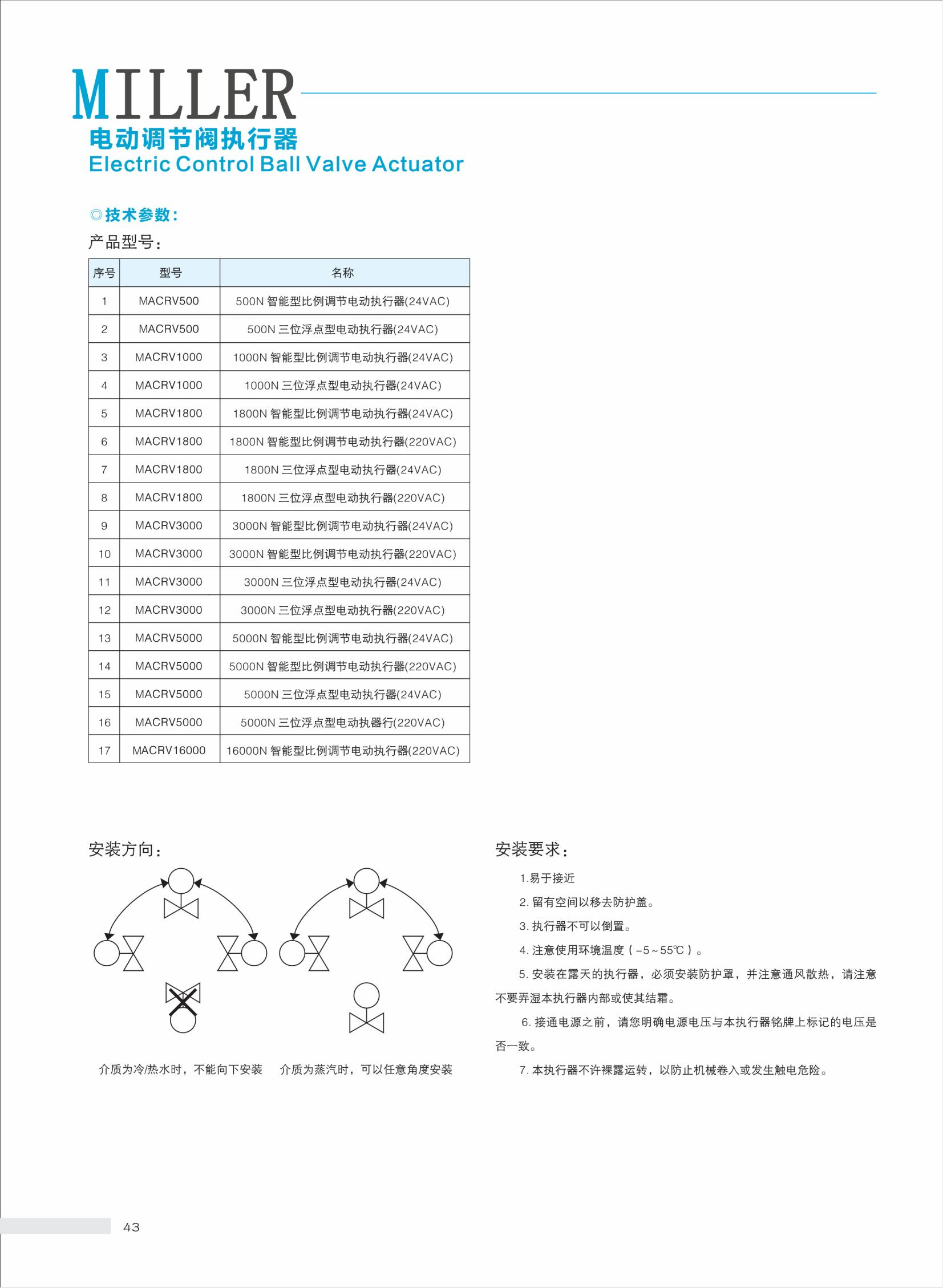

    ◎技术规格:

    材质:

    ①支架:压铸铝

    ②外壳:500/1000N:PC

    1800/3000/5000/16000N:压铸铝

智能型比例调节型电动执行器



型号

MACRV500

MACRV1000

MACRV1800

MACRV3000

MACRV5000

MACRV16000

电源电压

1:24VAC

1:24VAC

1:24 VAC

2:220VAC

1:24 VAC

2:220VAC

1:24VAC

2:220VAC

2:220VAC

电源频率(Hz)

50±1%

50±1%

50±1%

50±1%

50±1%

50±1%

能量功耗

7.5VA

7.5VA

15VA

15VA

15VA

100VA

额定执行力(N)

500

1000

1800

3000

5000

16000

实际执行力(N)

500-700

1000-1200

1800-2000

3000-3500

4500-5500

16000-16500

动作时间(s/mm)

3.85

3.85

3.2

3.2

3.2

1.36

行程(mm)

22

22

44

44

44

110

防护等级

IP54

IP54

IP54

IP54

IP54

IP54

输入信号

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

输出信号

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(2)-10VDC,

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

0(4)-20mA

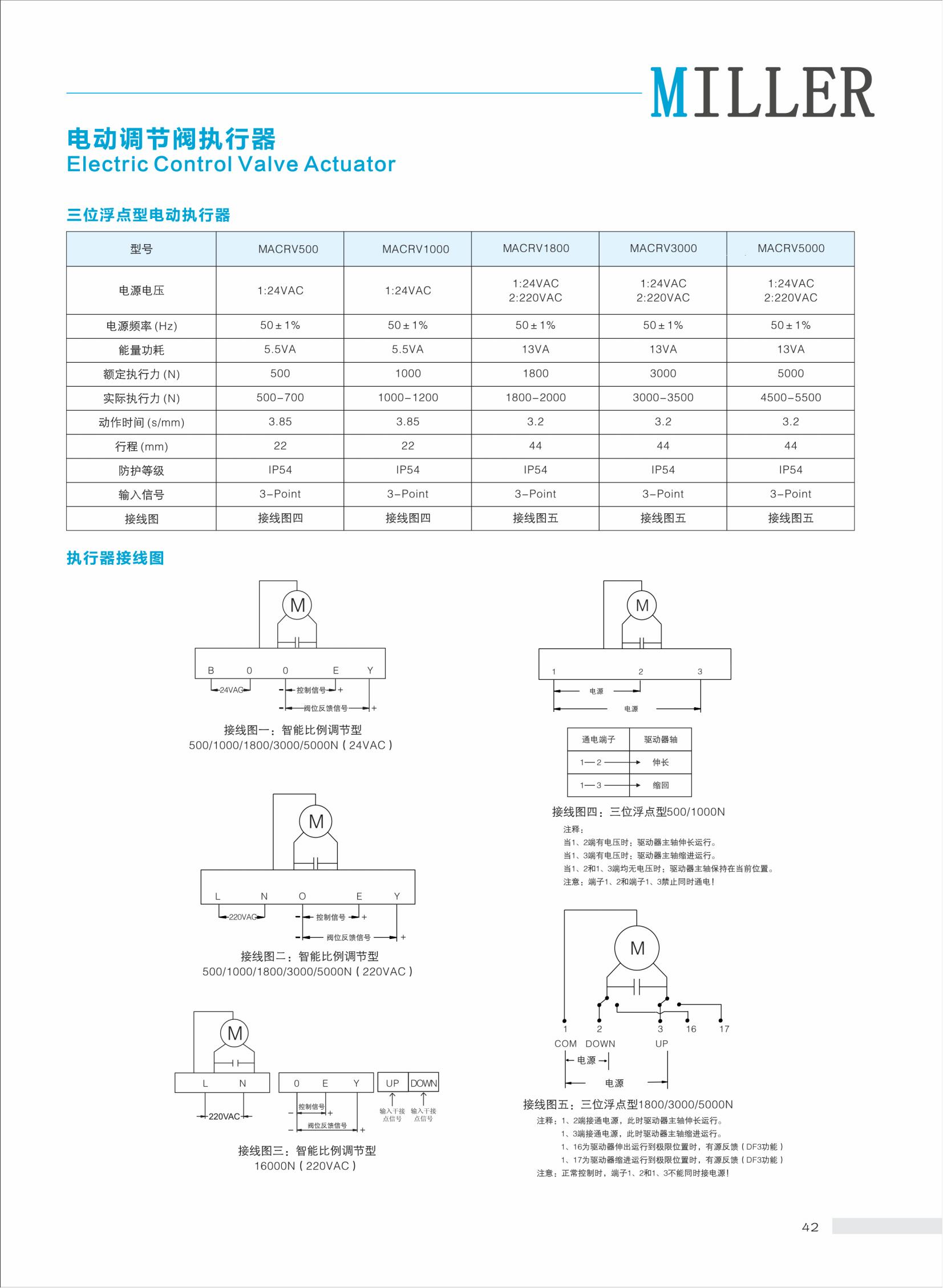

接线图

24VAC:接线图一

24VAC:接线图一

24VAC:接线图一

220VAC:接线图二

24VAC:接线图一

220VAC:接线图二

24VAC:接线图一

220VAC:接线图二

接线图三
