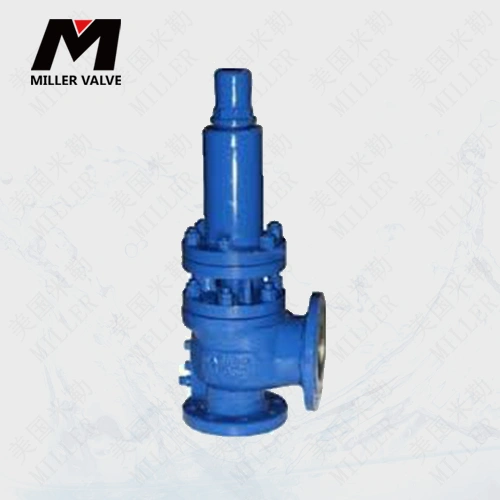

高压焊接安全阀结构特点和用处
弹簧微启式高压安全阀(焊接式安全阀)适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上。不锈钢材质适用于温度 ≤200℃有腐蚀性的气体或液体的设备和管路上,作为超压保护装置。
弹簧高压焊接安全阀主要零部件材料
NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 |
1 | 接头 | 20 | 1Cr18Ni9Ti |
2 | 接头螺母 | 35 | 1Cr18Ni9Ti |
3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
8 | 阀杆 | 2Cr13 | 2Cr13 |
9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti |
10 | 调节螺杆 | 45 | 2Cr13 |
11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti |
? | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 |
公称压力 | 公称通径 | 尺寸 | ||||||
do | D | D1 | D2 | L | L1 | H | ||
16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 |
以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
