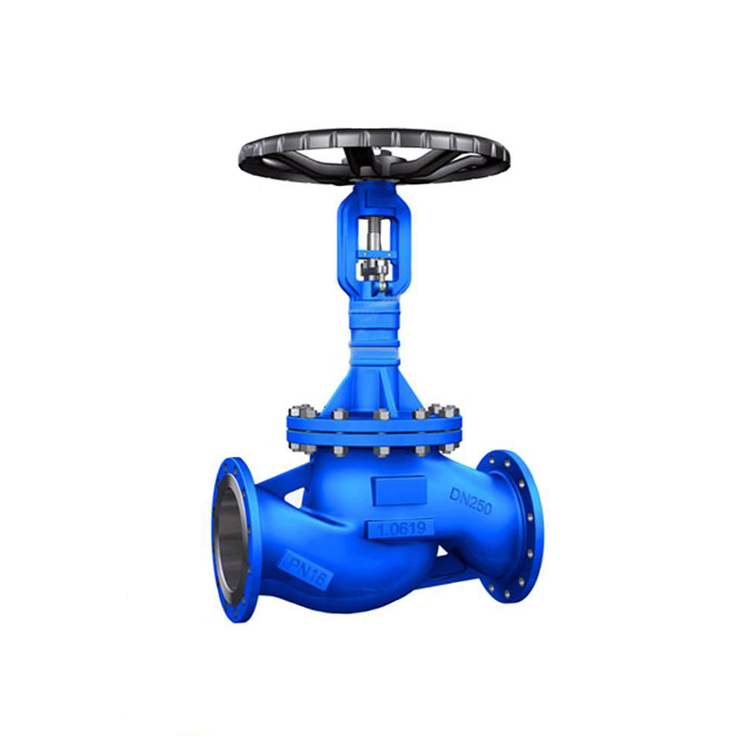

进口加长型波纹管截止阀

进口加长型波纹管截止阀


美国MILLER(米勒)进口加长型波纹管截止阀适用于公称压力PN1616MPa,工作温度-29350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。

广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。



进口加长型波纹管截止阀结构特点:



1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。

3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

■德标波纹管截止阀主要技术参数及性能规范:



进口加长型波纹管截止阀技术规范:



     结构形式 construction

           BB-BG-OS&Y

     驱动方式 operation

        手动hand-operated

       气动 pneumatic

    设计标准 design standard

               DIN3356

     结构长度 face to face  dimension

             DIN3202

     连接法兰 flanged ends

            DIN2543-2545

     试验和检验 test&inspection

           DIN3230



进口加长型波纹管截止阀性能规范



公称压力(MPa)
nominal pressure

1.6

壳体试验压力(MPa)
shell tes

适用温度()
suitable temp

适用介质
  suitable madium

1.6

2.4

-20-350

水、蒸汽、油品等
water,steam,oil,etc.

2.5

3.75

4.0

6.0



进口加长型波纹管截止阀主要零部件




名称part  name

材质material

阀体body

GS-C25CF8CF3

阀瓣disc

2CR13F304F316

轴销hinge  pin

F304F316

波纹管组件bellows combination

F304F316L

阀盖bonnet

GS-C25CF8CF3

填料packing

柔性石墨Flexible graphitePTFE

压套gland

25#F304F316

定位片locator

25#F304F316

阀杆螺母stem nut

铜合金ZQA19-4

手轮hand  wheel

碳钢carbon steel

并帽cap

25#

油杯oil  cup

黄铜brass

六角螺母hexagon nut

ASTMA193 2HA193-8A193-8M

双头螺栓bolt

ASTMA193 B7A193-B8A193-B8M

垫片gasket

                       柔性石墨+不锈钢
                        flexible graphite+stainless steelPTFE

阀杆stem

                              2Cr13F304F316主要连接尺
