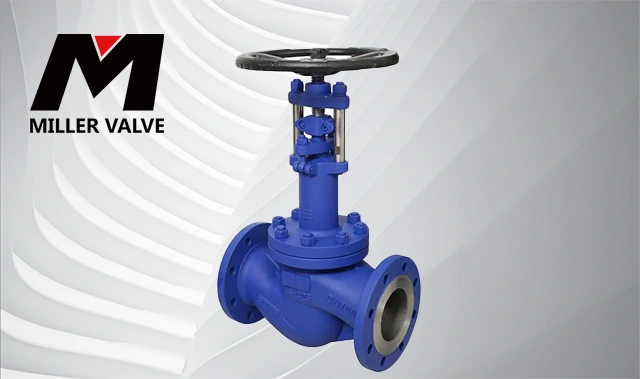

进口波纹管截止阀

进口波纹管截止阀

进口波纹管截止阀

进口波纹管截止阀

  进口波纹管截止阀详情:


  进口内螺纹、锻钢、焊接、波纹管截止阀是美国米勒品牌其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长;双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准; 阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。

  截止阀的启闭件是塞形的阀瓣,密封上面呈平面或锥面,阀瓣沿阀座的中心线作直线运动;截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得它适合作为介质的切断或调节及节流使用。

  截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少;同时,在介质作用下,这种形式的阀门也较严密。


  进口波纹管截止阀参数:


  公称通径:DN15-DN500

  公称压力:1.6Mpa-6.4 Mpa

  设计温度:-29℃-550℃

  连接方式:法兰

  适用介质:气、水、油、蒸汽、燃气、腐蚀性流体


进口波纹管截止阀特性:

  ①进口内螺纹波纹管截止阀,其关键部件金属波纹管,下端与阀杆组件采用自动滚焊焊接,上端与连接板自动滚焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏;

  ②阀瓣采用锥形设计,密封面与介质成流线形,密封性能更好,使用寿命更长;

  ③双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免泄漏,并符合国际密封标准;

  ④阀盖上自带有加脂接头,可直接对阀杆、螺母和轴套进行润滑,不像传统的只对螺纹加润滑油;

  ⑤人体工程学设计手轮,使用寿命更长,操作轻松便捷,更安全可靠。

进口波纹管截止阀尺寸:

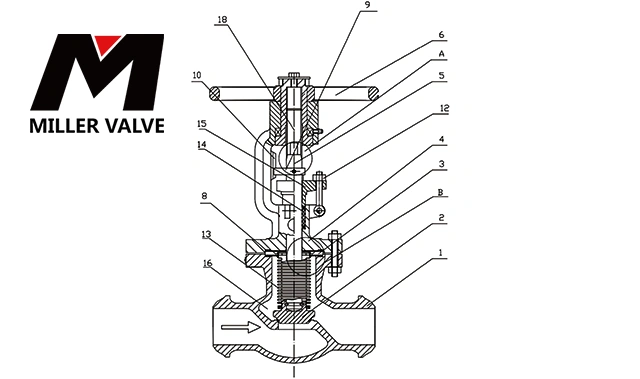

进口波纹管截止阀尺寸图
主要连接外形和尺寸
单位:mm
通径 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
注:此外形尺寸为1.6Mpa压力截止阀。

进口波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。较适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
