进口Y型截止阀

进口Y型截止阀

进口Y型截止阀

进口Y形截止阀


  进口Y型截止阀产品详情


  进口Y形截止阀的简单介绍Y形截止阀阀瓣与阀杆设计为一体结构,流道与管道成一斜线,阀座密封面采用锥形结构,其优点是介质对密封面的冲刷小,不易存留杂质,减少密封面磨损和擦伤,对密封面起一定的保护作用

  Y形截止阀阀瓣与阀杆设计为一体结构,流道与管道成一斜线,阀座密封面采用锥形结构,其优点是介质对密封面的冲刷小,不易存留杂质,减少密封面磨损和擦伤,对密封面起一定的保护作用


  进口Y型截止阀性能规范




结构形式Structure formtion BB-BG-OS&Y
驱动方式Driving maner 手动hand-operated
        气动 pneumatic
        设计标准 design standard DIN3356
结构长度 face to face DIN3202
连接法兰 flanged ends DIN2543-2545
试验和检验 test&inspection DIN3230


  进口Y型截止阀技术参数



公称压力(MPa)
nominal pressure
壳体试验压力(MPa)
shell test
密封试验压力(MPa)
sealing test
适用温度(℃)
suitable temp
适用介质
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04



  进口Y型截止阀特征


  Y型设计流通能力好;

  整体锻造式无泄漏

  不旋转阀杆可以超高温高压确保紧关闭压力

  抗擦伤性能好;

  具有耐磨、耐高温;

  密封面堆焊,抗擦伤性好,耐冲蚀;

  阀瓣底部的球头,对介质流动起很好的导向作用;


  进口Y型截止阀典型应用


  高温高压管道

  电力工艺阀

  尿素,制药系统

  导热油循环系统

  蒸汽和冷凝水

  热水和冷水系统

  氨/氯气体

  化学热流体

  压缩空气和其它气体

  水/乙二醇等工业流体

  冷却及冷冻系统


进口Y型截止阀(内螺纹,对焊,承插焊)


  小口径Y形截止阀有三种阀盖设计形式:


  1.螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片〔316夹柔性石墨制造〕密封。特殊要求时也可采用金属环连接.


  2.设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。特殊要求时也可采用透焊连接。


  3.自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

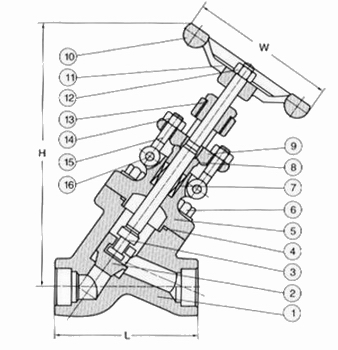

进口Y型截止阀结构图
进口Y型截止阀



内螺纹,对焊,承插焊

1/2"

3/4"

1"

11/4"

11/2"

2"

L

900Lb-1500Lb

140

140

140

178

178

216

2500Lb

186

186

186

232

232

279

H(开)

333

333

332

408

406

524

W

125

125

160

160

180

200

重量

900LB-1500LB

11.2

10.5

10.1

21.0

19.6

40.4

2500LB

12.3

11.6

10.8

28.0

26.4

43.8


进口Y型截止阀(法兰式)

  1.法兰Y型截止阀通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。

  2.内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另一端置于阀体和阀盖之间构成静密封

  3.采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。

  3.适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
