什么是电磁阀？

电磁阀（也称为电磁阀）是由电流控制的阀门。它们由两个主要部分组成 - 阀体和螺线管（线圈）。螺线管由缠绕的铜线组成，铜线环绕着带有可移动闭合柱塞的芯。线圈的任务是通过通过的电流产生磁场，然后磁场移动活塞并打开或关闭阀门。因此，电磁阀使用电流转换为线性运动。



电磁阀有多种用途。适用于液体和气体介质 - 用于在分配系统中关闭、打开、计量、分配或混合。经典应用包括加热系统、灌溉、洗碗机和洗衣机、制冷和空调系统、医药、牙科、工业清洁和水箱。



电磁阀采用常见的二通或更复杂的三通和多通结构，用于流量切换和混合。大多数情况下，阀体由黄铜、不锈钢、铝甚至塑料制成。购买前务必检查材料是否适合预期用途并与介质兼容。



阀门设计

该阀由阀体和安装在其上的线圈组成。入口和出口装有连接件，因此可以连接到管道上。在阀体内，我们可以找到环、弹簧、柱塞和密封件或隔膜。

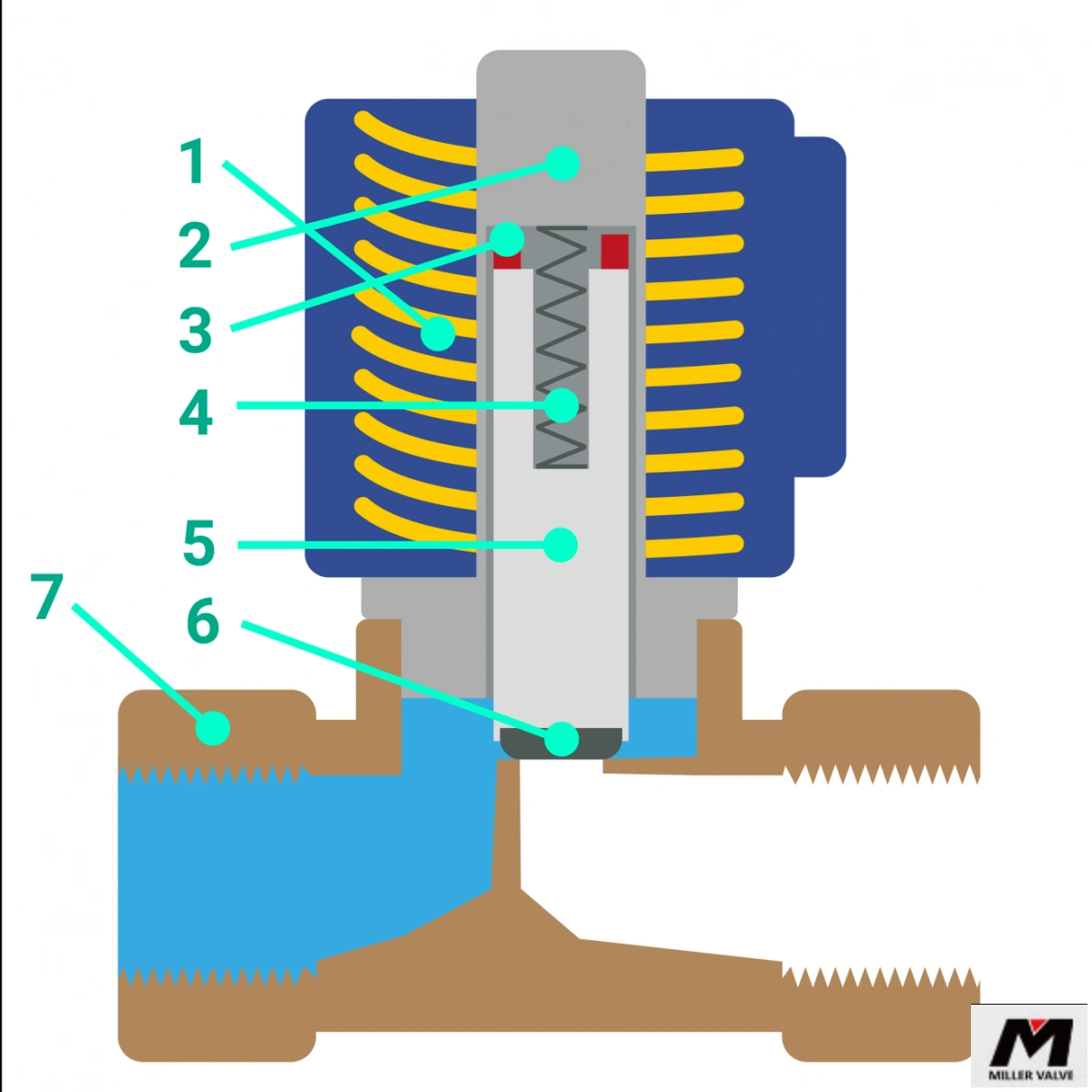

1）线圈 2）电枢 3）屏蔽环 4）弹簧 5）柱塞 6）密封 7）阀体

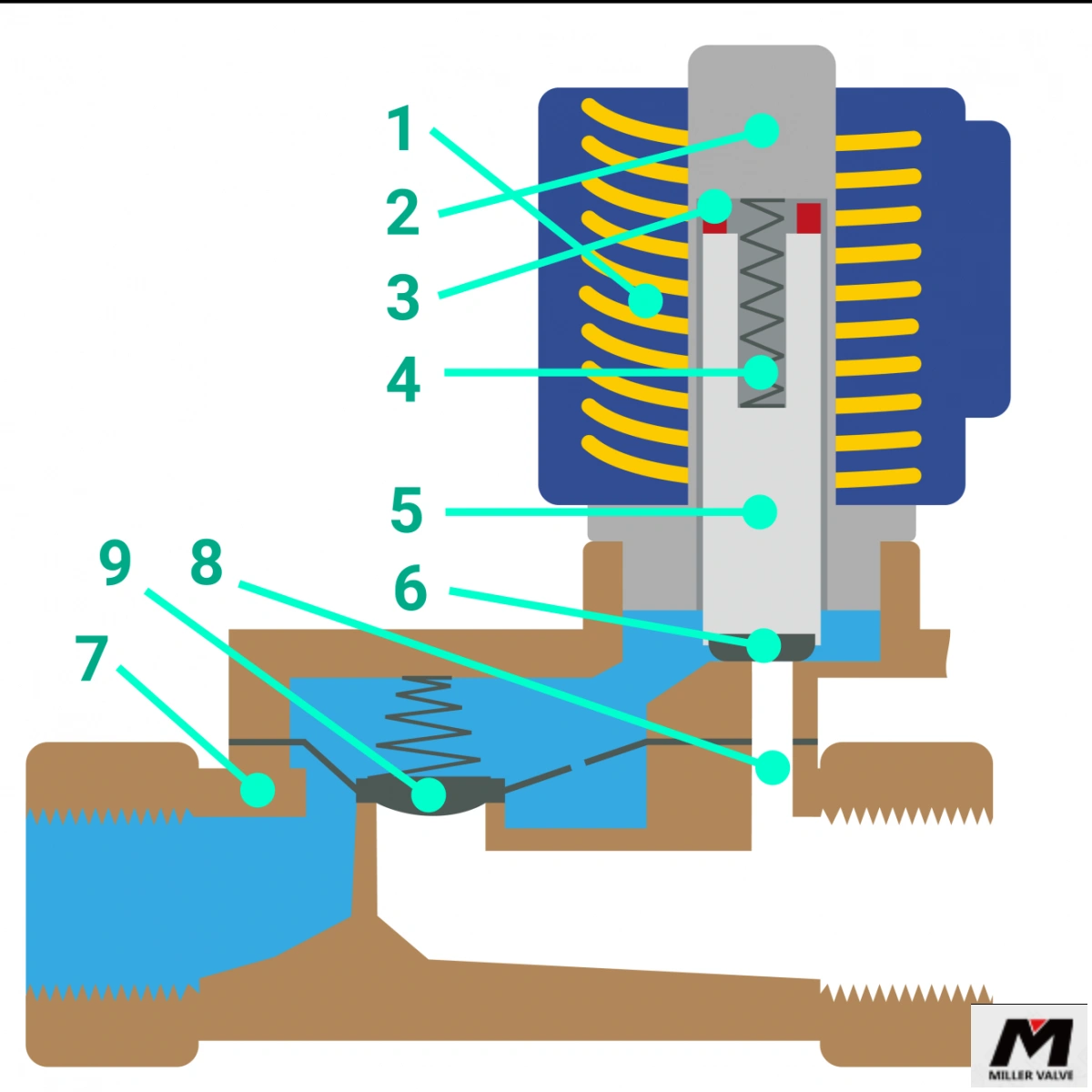

1) 线圈 2) 电枢 3) 屏蔽环 4) 弹簧 5) 柱塞 6) 密封件 7) 阀体 8) 阀体节流孔 9) 隔膜



螺线管的两个主要类别是 NO 和 NC - 常开和常闭。当向线圈施加电流时，会产生磁场，其强度取决于电流、导线的绕组数和移动铁芯（也称为活塞）的材料。磁场移动该柱塞，从而关闭或打开阀门。在没有电源的情况下，阀门可以关闭或打开。

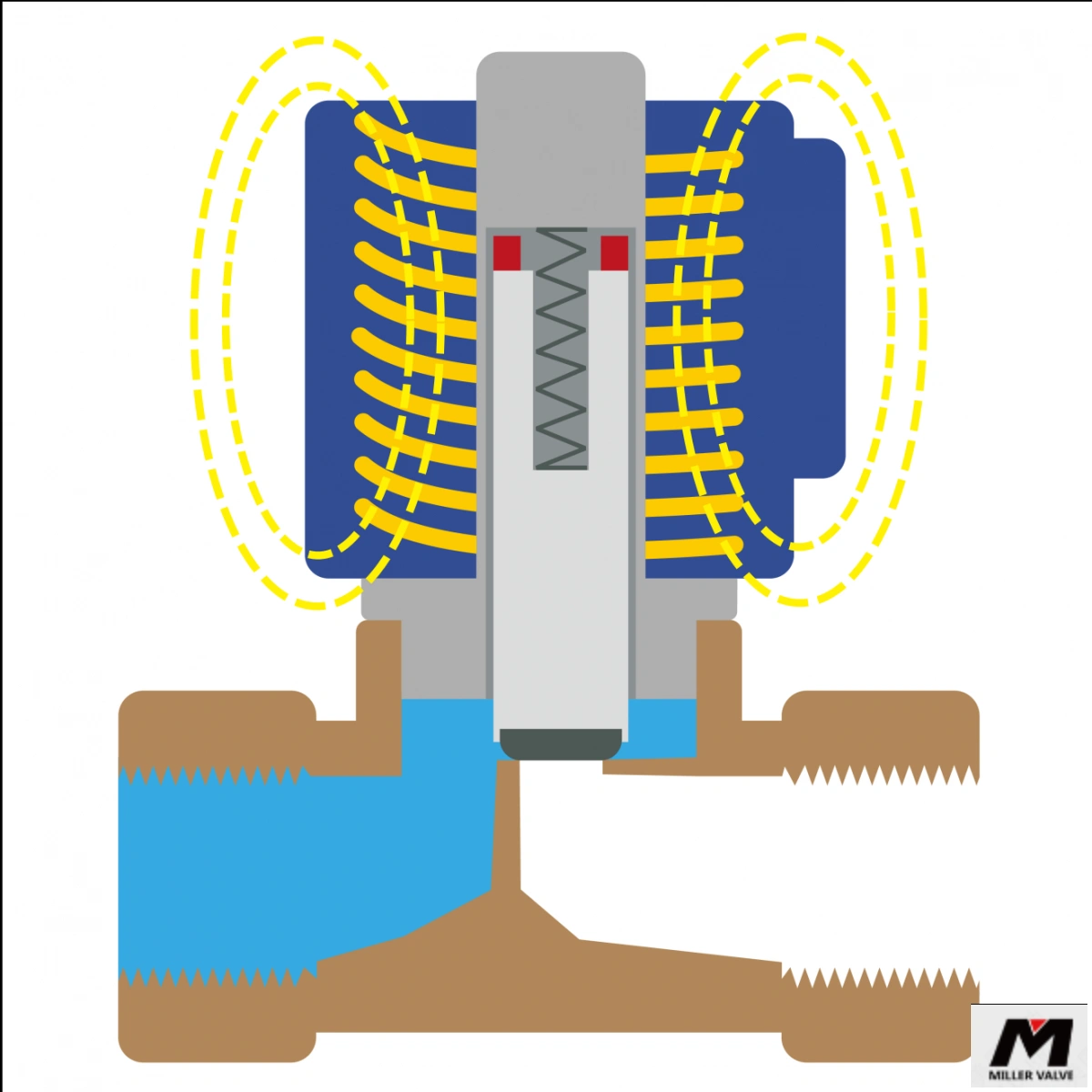

对于常闭阀，当通电时，柱塞会因磁场而被拉起。阀门因此打开以允许介质流动。磁场力使柱塞顶着弹簧升起，而弹簧又将其向下推。当电源中断时，磁场消失，柱塞弹簧将其压缩回原来的位置。阀门因此关闭。出于安全原因，这是在发生电源故障时使用更广泛的变体。

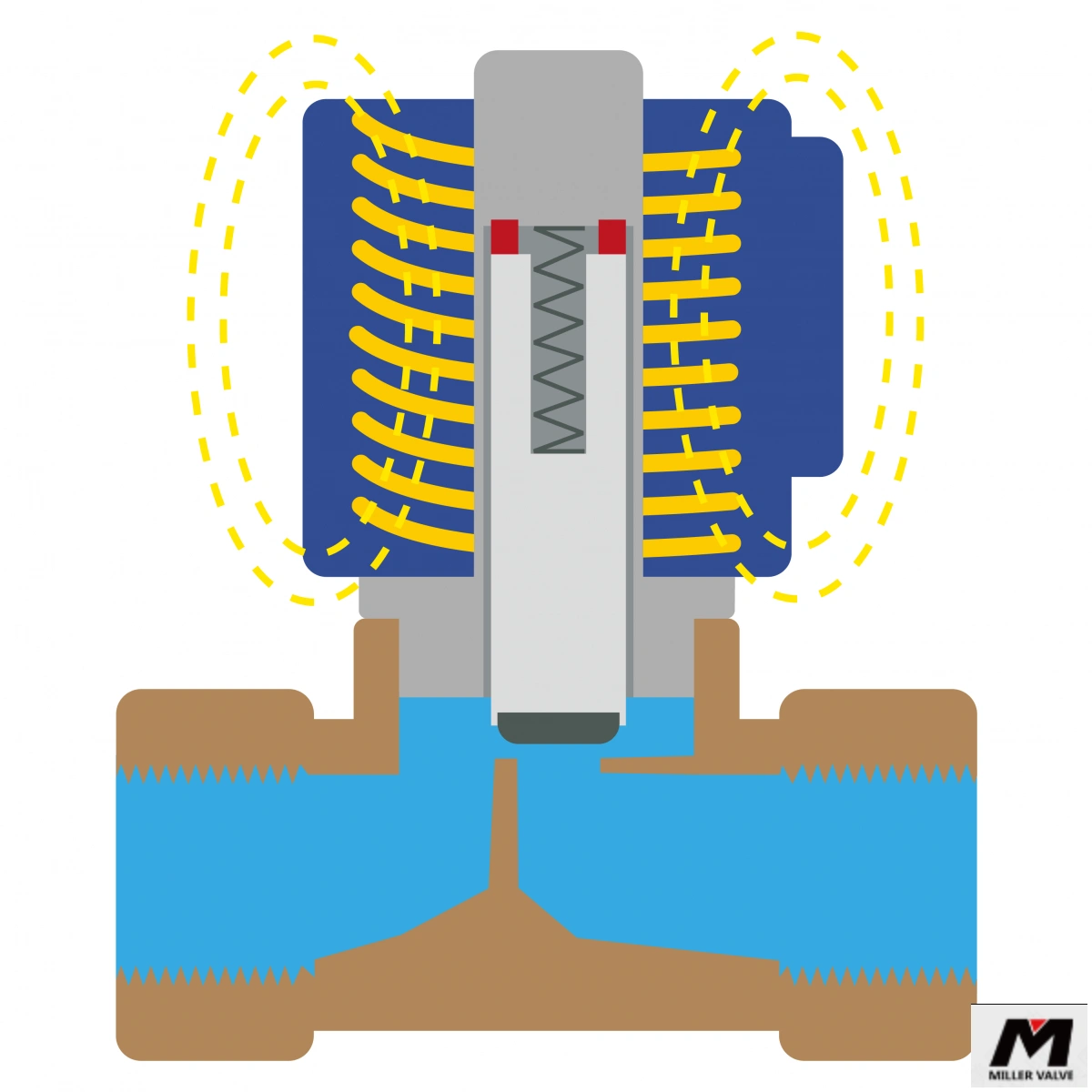

常开阀允许介质在没有动力的情况下流动。柱塞始终被拉出，介质可以流过阀门。然而，当通电时，磁场会向下推动柱塞并关闭阀门。这种变体主要用于使阀门打开更长时间更节能的应用。





电磁阀的操作方式也不同。它们可以直接操作，其中盘管直接打开孔口，或者它们可以间接操作，即它们由入口和出口之间的压差控制。他们身体上的箭头必须指向管道系统中的流动方向。

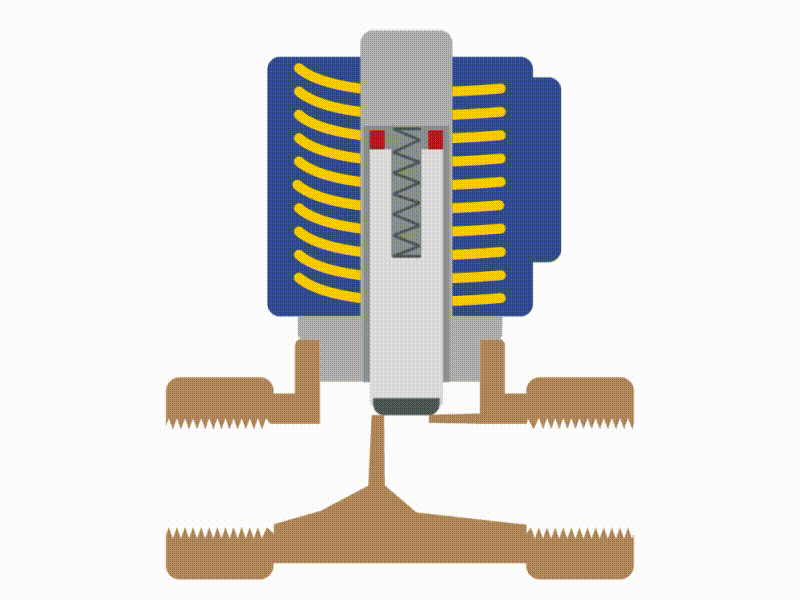

直动式阀门的工作原理非常简单。对于这个例子，我们将有一个常闭阀。一旦螺线管断电，它的弹簧就会推动柱塞，然后柱塞关闭阀门的孔口并靠在密封件上。一旦接通电源，线圈就会向上拉动柱塞并打开螺线管。对于常开阀门，情况恰恰相反。



这些螺线管更多地用于没有高压的小流量。它们不需要任何压力或压差即可运行，因此即使在零管线压力下也可以使用。

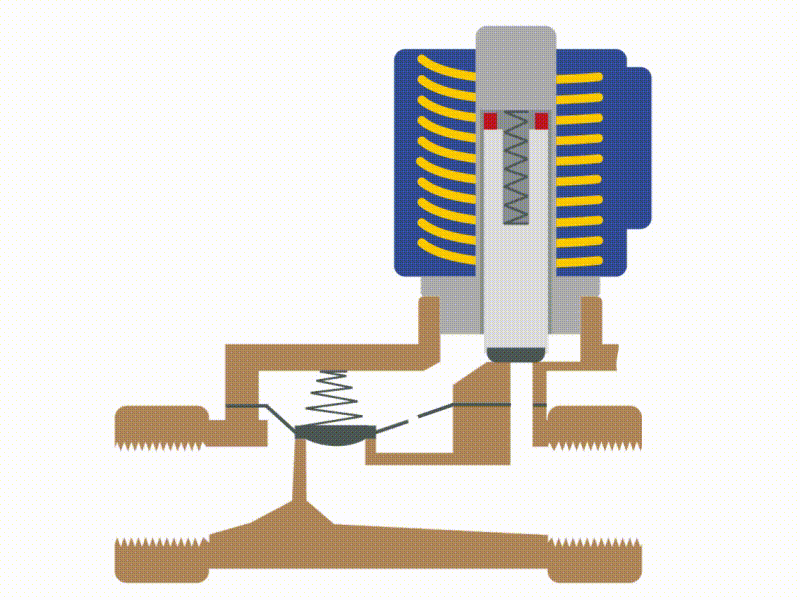

间接操作阀，有时也称为先导式，根据入口和出口之间的压差原理工作。在这种情况下，阀口由分隔入口和出口开口的隔膜关闭。隔膜上有一个孔，介质可以通过该孔从入口流入上方的腔室。这平衡了作用在隔膜上的压力并保持关闭。同样，我们以常闭阀为例。当阀门未通电时，隔膜被弹簧向下推，隔膜上方腔室中的压力增加。隔膜因此关闭了阀门，介质无法流动。隔膜上方的腔室通过一个小通道（先导孔）连接到出口开口，该小通道由活塞关闭。当线圈通电时，它将活塞向上提起，允许介质通过先导孔流入出口。因为它比较小的孔口大，隔膜上方的压力降低，而入口孔口中的压力保持不变，现在甚至更高。因此，它抬起隔膜并允许介质流入出口。压差范围从 0.3 巴到 1 巴。对于常开阀，工作原理恰恰相反。

这些阀门适用于较大的流量。



二通阀是最基本的电磁阀之一。他们身上有一个标示的箭头，指向的是流向。为了使阀门正常工作，必须遵守这个方向。二通阀用于打开或关闭流量。然而，有时需要更复杂的应用程序，例如混合。为此使用三通阀和多通阀。

三通阀共有三个接口供连接。他们可以在两个电路之间切换或将两个电路混合在一起。一些阀门处理这两种功能，以给定时间需要的为准。螺线管一次始终只连接到两个端口，介质在给定时刻流过这两个端口。

配电螺线管

电磁线圈控制哪个输出连接用于流量。断电后，介质流经上部出口。如果线圈通电，活塞将被拉起，关闭通往上部出口的路径，但打开通往下部出口的路径。媒体被重定向到第二个输出。



混合电磁铁

在这种情况下，阀门有两个入口和一个出口。线圈决定在给定时刻使用哪个输出。介质从上部输入流向输出，无需电源。另一方面，当通电时，线圈将活塞向上拉，停止从上部入口流出并允许从下部入口进入。



通用电磁阀

该阀双向工作。无论是分配还是混合。但是，只有两个端口可以同时运行。



托克电磁阀

直接作用

NO - 常开

电源 230 VAC

水、气、空气

主体由黄铜制成

线圈由直流电或交流电供电。直流线圈比交流线圈有更多的绕组。它们不易积聚灰尘，初始位置和升高位置的提升力保持不变。然而，消耗的能量和直流线圈的磁力取决于温度。交流线圈的依赖性较小，但更容易受到会导致线圈发出嗡嗡声的污染物的影响。它们的特点是切换速度更快。如果活塞被阻塞，线圈可能会过热。在相同电压下，交流线圈的电阻小于直流线圈的电阻。



线圈电压范围宽。对于直流电，它在 12-48 V 之间，对于交流电，它在 110-230 V 之间。出售的电磁阀通常带有线圈，但也可以找到没有线圈的阀门。线圈是完全可更换的，如果现有的线圈停止工作，您可以为每个阀门找到一个替换线圈。更换快速简便。

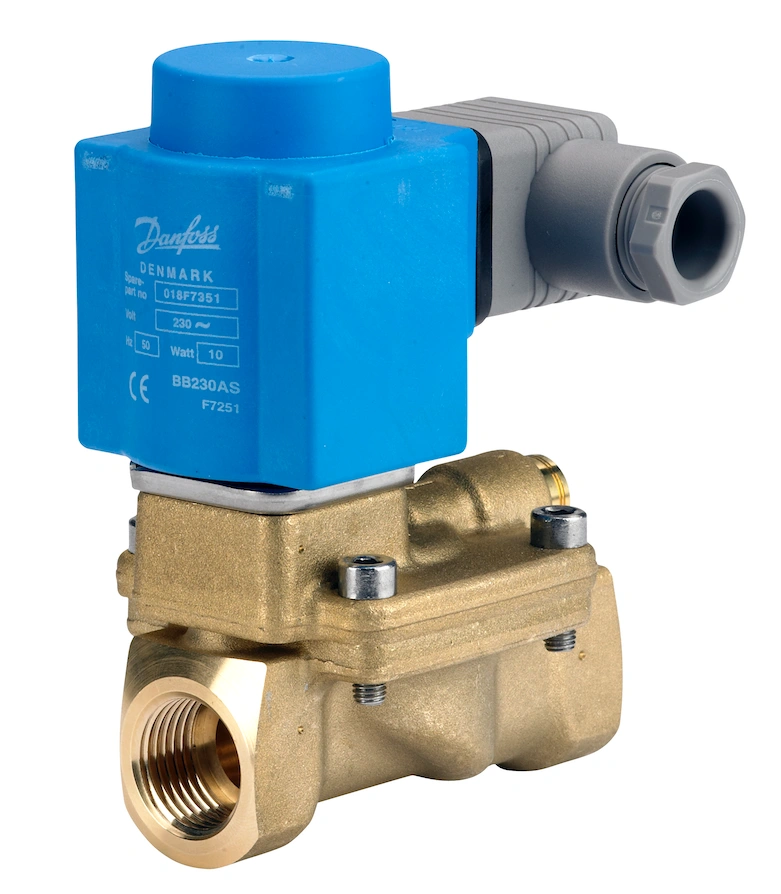

丹佛斯电磁阀

先导式

常闭

电源 230 VAC

水、气、蒸汽、油

集成过滤器

夹式线圈

密封件和隔膜的材料应始终与介质相容。不同类型的密封总是更适合不同的介质。



NBR - 或丁腈橡胶是合成来源的。它的特点是耐磨性高。它是一种具有高拉伸强度的弹性体。变形概率很低。它适用于水和乙二醇基液体、油和空气等气态介质。温度范围应介于 -10 和 +90/100°C 之间。



三元乙丙橡胶——乙丙橡胶。它的特点是耐老化、耐臭氧、耐热和耐紫外线。这里的变形概率很低。温度范围比 NBR 宽，从 -30° 到 +140°C。EPDM 最常用于水基和乙二醇基液体以及蒸汽应用。



ViTON - 适用于温度范围为 -15 至 220°C 的应用。它是一种氟橡胶材料，可耐受多种化学品，如矿物油、臭氧、燃料、有机溶剂等。它的特点是具有优良的绝缘性能和耐真空性能。它不是很灵活，很容易刮擦。



FKM - 另一种具有与 ViTON 相似特性的氟橡胶材料。温度范围为 0 至 100°C。用于水和乙二醇的应用，适用于油和气态介质，例如空气。



PTFE - 一种非常耐用的聚合物，温度范围为 -10 至 +150°C。用于蒸汽应用。它的特点是具有非常高的耐老化性和耐化学性、高拉伸强度和低摩擦。
