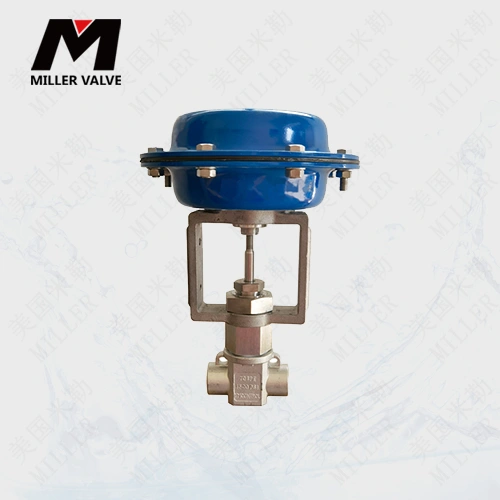

进口高压气动薄膜小流量调节阀

额定流量系数Cv

直线

0.005

0.01

0.02

0.05

0.1

0.2

0.5

0.63

1.1

1.25

1.6

2.0

等百分比

—

—

0.02

0.05

0.1

0.2

0.5

0.63

1.1

1.25

1.6

2.0

额定行程（mm）

10、16

膜片有效面积Ae（cm²）

100、200

公称压力

MPa

1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0

Bar

16, 25, 40, 64(63)/20, 50, 110

Lb

ANSI：Class150、Class300、Class600

连接方式

内螺纹、法兰、焊接式、VCR等定制

流量特性

直线、修正直线、修正等百分比

阀芯形式

针形（柱塞式）

固有可调比

50:1

执行机构形式

电子式

电源电压：AC220V，DC24V等，控制信号：DC4-20mA等

气动

薄膜式

气源压力：0.14/0.25MPa，弹簧范围20~100KPa、40-200KPa等

允许泄漏量

Ⅳ级、Ⅵ级(微气泡级)

工作温度

t(℃)

-20～200 、-40～250、-60～250等

附件

电气阀门定位器（SIEMENS：6DR5 Series、YTSeries、AVPSeries and so on）

电气转换器（BELLOFRAM：T-1000 Series）

电子式电动执行器（PSL Series）
