进口气动小流量调节阀

进口气动小流量调节阀

进口气动小流量调节阀

进口气动小流量调节阀

  一、进口气动小流量调节阀详情

  进口气动小流量调节阀,Pneumatic small flow control valve,也叫进口气动小口径调节阀,由气动薄膜执行器及微小流量调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。

  进口气动小流量调节阀口径DN1-DN15,是一种控制微小流量的特殊调节阀,广泛应用于实验室的实验装置上,或批量生产的工业装置上,控制化学物品,燃料,香料或其它添加剂。调节阀流量系数0.001~0.63,流量系数从0.16~0.63的阀,只用一个相同阀座,阀座还可以倒过来使用。更换阀芯和阀座就可以改变流量系数。调节阀带上定位装置,利用反馈杠杆,可使阀的额定行程缩小40%或扩大20%。阀内组件不用螺纹连接,拆卸方便。

  二、进口气动小流量调节阀 技术参数

公称通径(DN) G3/8"、1/2"、G3/4"、G1"
阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允许压差(MPa) ≤公称压力
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用执行器型号 VPA/B-11
额定行程(mm) 8 10 12
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式
流量特性 等百分比、直线性

  三、执行机构


配置执行器类别 VPA/B多弹簧簿膜执行机构
执行器型号 VPA/B-11
有效面积(cm2) 200
行程(mm) 10、16
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)



  四、进口气动小流量调节阀 性能指标


项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

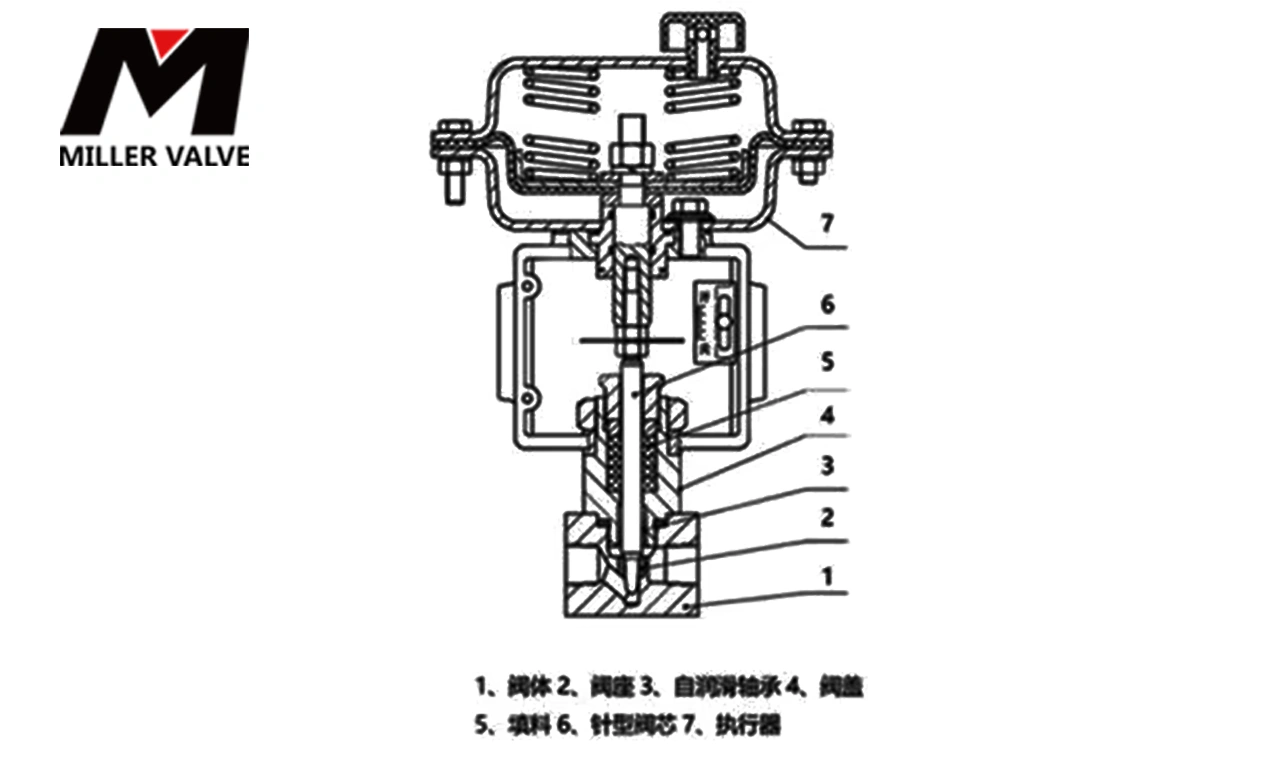

  五、进口气动小流量调节阀零件材料


阀体 WCB 304 316 316L
垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片 PTFE石墨垫片
阀座 304 304 316 316L
阀芯 304 304 316 316L
阀盖 WCB 304 316 316L
阀杆 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料压盖 WCB 304 316 316L


  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
