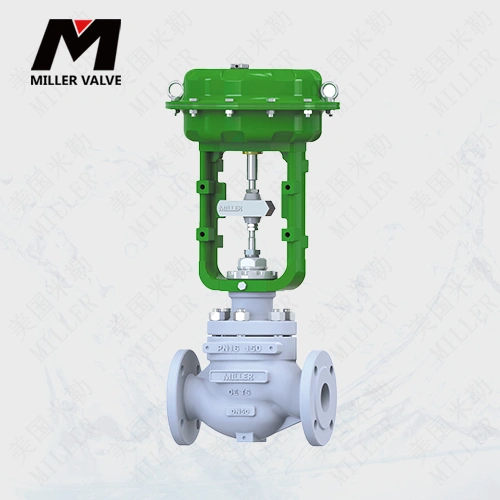

进口气动调节阀

进口气动调节阀是一种常用的工业控制阀，用于控制流体（通常是液体或气体）在管道中的流动。它的工作原理基于气动力和流体力学原理，主要由阀体、阀盘、执行器和气源组成。



阀体和阀盘：阀体是调节阀的主要部分，通常由金属制成，具有进出口管道连接口。阀盘是位于阀体内部的可移动部件，可以通过旋转或移动来调节流体的通量。



执行器：执行器是气动调节阀的关键组件，它根据接收到的气动信号来控制阀盘的位置。执行器通常由气动活塞和驱动腔室组成。当执行器接收到气源信号时，气动活塞将会移动，进而带动阀盘的位置改变。



气源：气源提供执行器所需的压缩空气。气源通常包括一个压缩空气系统，通过调节阀控制空气的压力，并将其传送到执行器中。

初始状态：阀盘处于某个特定位置，允许一定的流体通过阀体。



调节信号：操作员或自动控制系统发出调节信号，该信号会传送到执行器。调节信号可以是气动信号，通常是气压信号。



执行器响应：执行器接收到调节信号后，气动活塞会根据信号的大小和方向移动。活塞的移动会导致阀盘的位置改变。



流体调节：阀盘位置的改变会直接影响流体的通量。当阀盘打开时，流体通过阀体的通道增加，而当阀盘关闭时，流体通量减小。



反馈控制：一般情况下，进口气动调节阀会配备反馈机构，用于监测阀盘的位置，并将实际位置信息传递给控制系统。这样，控制系统可以根据反馈信号对执行器的输出信号进行调整，以实现更精确的流量控制。


进口气动调节阀具有快速响应、高精度、可靠耐用、广泛适用、可远程控制、良好的可调节性和稳定性等特点，使其成为工业流程控制中常用的关键元件之一



快速响应和高精度：由于气动执行器的特性，进口气动调节阀能够实现快速的响应和高精度的流量控制。它们可以快速调整阀盘位置，以适应流体系统中的变化，从而实现准确的流量调节。



高可靠性和耐久性：进口气动调节阀通常由高质量的材料制成，具有良好的耐腐蚀性和耐高温性能。它们设计简单，结构紧凑，能够在恶劣的工作环境中长时间运行而不受损坏。



大范围的应用：进口气动调节阀适用于各种工业领域，包括石油化工、电力、冶金、制药、食品加工等。它们可用于控制液体或气体的流量、压力和温度等参数，满足不同工艺过程的要求。



可远程控制：进口气动调节阀可以与自动控制系统集成，通过远程信号传输和控制，实现远程操作和监控。这使得操作员能够方便地对流量进行调节，并实时监测系统状态。



良好的可调节性和稳定性：进口气动调节阀具有良好的可调节性，可以根据需要调整流量范围和阀盘位置。一旦设定了所需的流量设定点，调节阀能够稳定地维持该设定点，即使在负载变化或压力波动的情况下也能保持稳定性。



安全性和环保性：进口气动调节阀通常具有防爆和防火设计，以确保在危险环境中的安全操作。此外，它们也可以与环保措施和系统集成，实现对流体的精确控制，以减少能源消耗和环境污染。

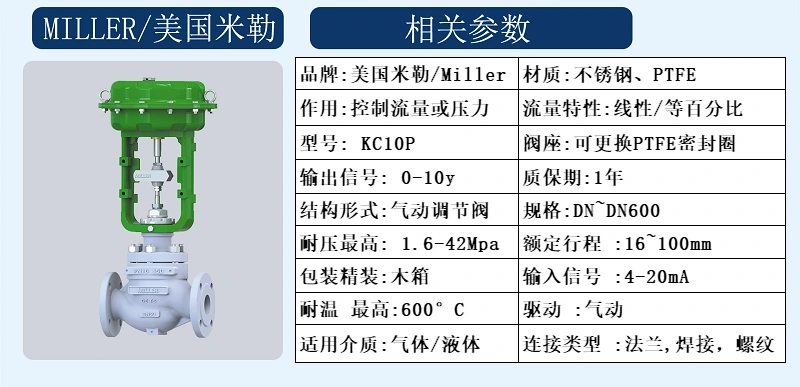

进口气动调节阀的技术参数

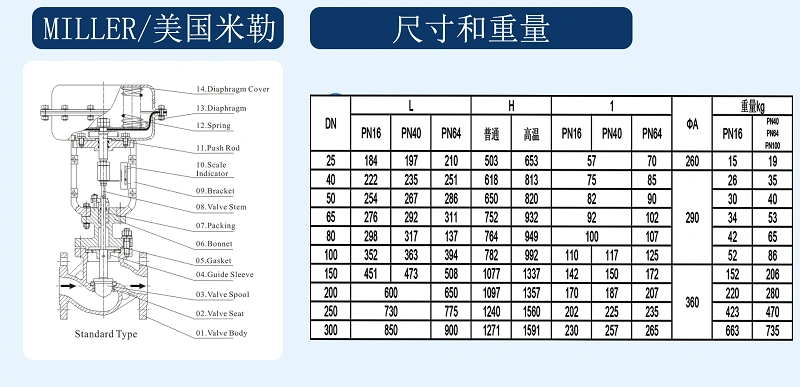

进口气动调节阀的尺寸图

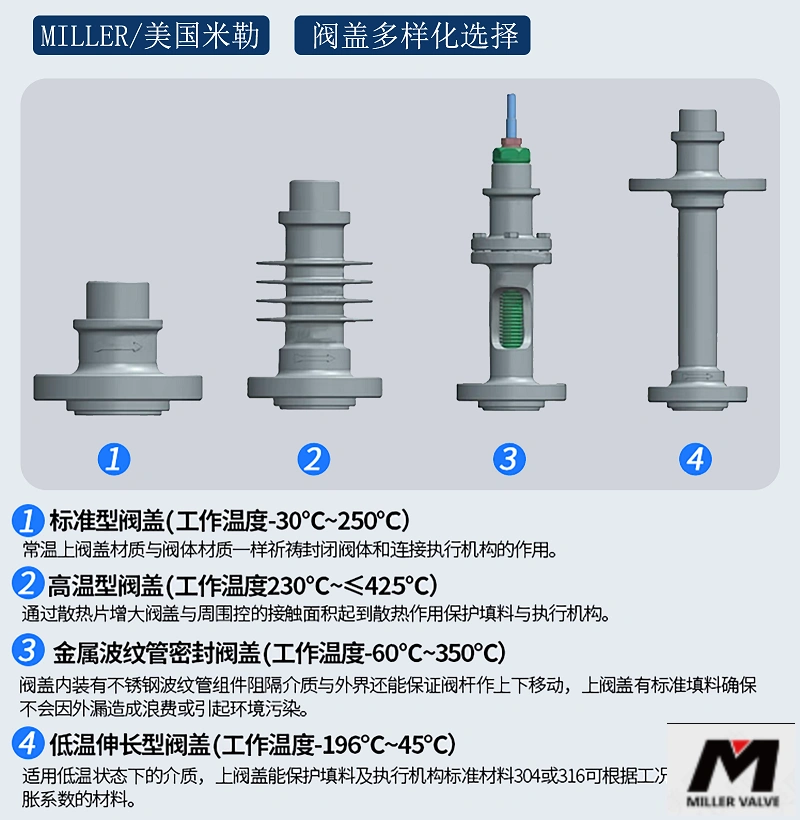

进口气动调节阀在阀盖方面提供了多种选择，以满足不同的应用需求和工艺条件。以下是一些常见的进口气动调节阀阀盖类型：



标准阀盖：标准阀盖是最常见的类型，适用于一般工业应用。它具有简单的设计和制造工艺，易于维护和更换。



均质阀盖：均质阀盖也称为奇数次球阀盖，是一种特殊的设计，能够提供更好的流体控制性能和稳定性。它通常采用球面设计，能够减小流体的阻力和压力损失。



异型阀盖：异型阀盖是根据特定需求设计的定制阀盖。它可以根据工艺要求和流体特性进行个性化设计，以实现更精确的流量控制和特殊应用的要求。



高温阀盖：高温阀盖是针对高温工艺条件设计的特殊阀盖。它通常采用耐高温合金材料制造，能够承受高温环境下的高压和腐蚀。



低温阀盖：低温阀盖是专门用于低温工艺条件的阀盖。它采用低温材料制造，具有良好的低温密封性能和耐寒性能，以防止低温环境下的冷却剂泄漏。



防爆阀盖：防爆阀盖是用于危险环境或易燃易爆场所的阀盖。它具有防爆设计，能够在发生爆炸或火灾时确保安全操作。



需要注意的是，具体选择何种阀盖类型应根据实际应用需求、工艺条件和安全要求来确定。在选择阀盖时，建议咨询客服，以获得最适合的阀盖类型。

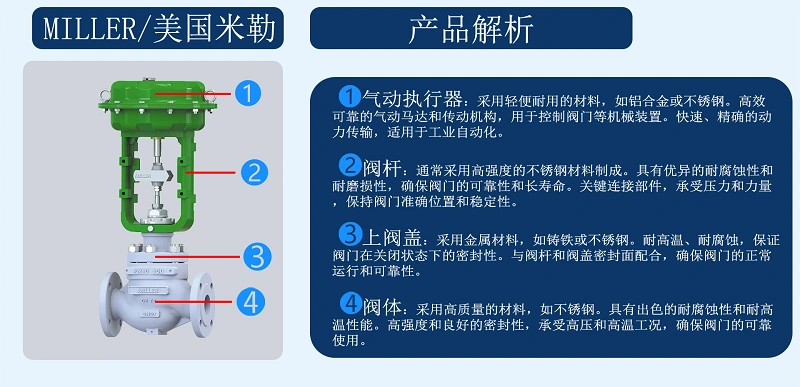

进口气动调节阀的执行器是控制阀盘位置和流体通量的关键组件。它通过接收气动信号，并将其转换为力或运动，从而驱动阀盘的运动。以下是对进口气动调节阀执行器的简介：



气动活塞执行器：气动活塞执行器是最常见的执行器类型之一。它由气动活塞和驱动腔室组成。当执行器接收到气源信号时，气源通过进入驱动腔室推动活塞的运动。活塞的移动将力传递给阀盘，从而改变阀盘的位置和流量。



薄膜执行器：薄膜执行器采用柔性薄膜作为驱动元件。当执行器接收到气源信号时，气体通过腔室中的薄膜，使其向内或向外弯曲。这种弯曲运动传递给阀盘，实现对流体通量的调节。



活塞杆执行器：活塞杆执行器通过将气动信号转换为线性运动来控制阀盘的位置。它由活塞杆和驱动腔室组成。当执行器接收到气源信号时，气体进入驱动腔室，推动活塞杆的线性移动。活塞杆的运动将力传递给阀盘，实现流体通量的调节。



旋转执行器：旋转执行器主要用于旋转式调节阀，如旋塞阀或旋转球阀。它通过将气动信号转换为旋转运动来控制阀盘的位置。旋转执行器通常包括气动驱动装置和旋转传动装置，通过传递气源信号，使阀盘以旋转的方式进行调节。



这些执行器类型在设计和工作原理上略有不同，但它们的共同目标是将气源信号转换为力或运动，以控制阀盘的位置和流体通量。具体选择何种执行器类型应根据应用需求、流体参数和操作要求来确定。

进口气动调节阀在工业领域的执行标准可能因国家和行业而异。以下是一些常见的国际标准和行业标准，用于指导进口气动调节阀的设计、制造和使用：



（ISO）标准：ISO制定了多个与调节阀相关的标准，包括ISO 5211（阀门直通作动器连接界面标准）、ISO 5752（阀门面-面尺寸和公称压力标准）、ISO 60534（工业过程控制阀标准）等。这些标准涵盖了阀门设计、尺寸、性能和测试等方面的要求。



（ANSI）标准：（ANSI）和美国仪器与自动化协会（ISA）制定了一系列与工业调节阀相关的标准，如ANSI/ISA 75.25.01（工业自动化系统中的控制阀标准）和ANSI/ISA 67.03（阀门执行器标准）等。



（CEN）标准：（CEN）制定了一系列欧洲标准（EN）和欧洲规范（EN ISO），其中包括与调节阀有关的标准，如EN 60534（工业过程控制阀标准）和EN 12570（阀门执行器标准）等。



行业标准：不同行业可能有特定的标准，用于指导进口气动调节阀在特定应用领域的使用。例如，石油和天然气行业的API标准（美国石油学会）、化学工业的DIN标准（德国标准化学会）等。

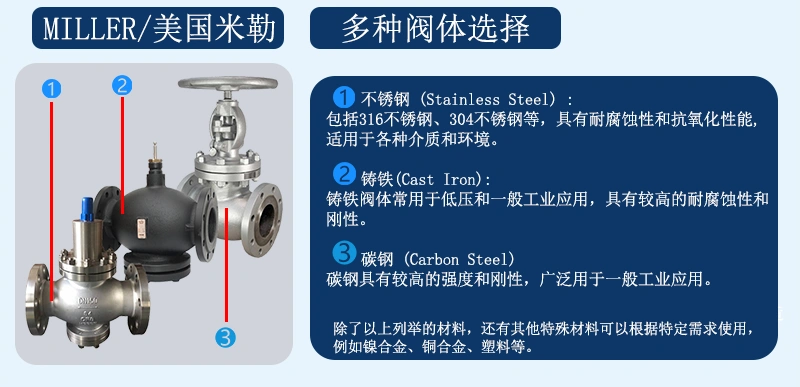

进口气动调节阀在阀体方面提供了不同的选择，以适应不同的应用需求和工艺条件。以下是一些常见的进口气动调节阀阀体类型：



直通式阀体：直通式阀体是最常见和基本的类型，具有直线通道，适用于一般流体控制应用。它通常具有简单的结构和较低的压力损失。



角式阀体：角式阀体是具有90度转角的阀体，适用于流体管道需要改变流向的应用。它通常用于较大流量和高压应用，并提供较低的压力损失。



Y型阀体：Y型阀体具有Y字形通道，适用于需要过滤或分流流体的应用。它通常用于处理液体或气体中的固体颗粒或杂质，并可减少管道的阻力和压力损失。



T型阀体：T型阀体具有T字形通道，适用于需要合并或分流流体的应用。它通常用于将多个管道连接到一个管道中，实现流体的混合或分配。



多通道阀体：多通道阀体具有多个通道或出口，适用于需要多个流体路径或多个流量控制点的复杂应用。它通常用于需要多个流体流向选择或多个流量调节的系统。



球体阀体：球体阀体具有球形内腔，适用于需要快速开关和截断流体的应用。它通常用于需要切断或调节流体流量的场合，并提供较低的压力损失。



这些阀体类型在设计和结构上略有不同，以满足不同的流体控制要求。具体选择何种阀体类型应根据实际应用需求、流体参数和操作要求来确定。在选择阀体类型时，建议咨询客服，以获得最适合的阀体类型。

进口气动调节阀广泛应用于各种工业领域和流体控制系统中，适用场景包括但不限于以下几个方面：



工业流程控制：进口气动调节阀在化工、石油、天然气、制药、食品和饮料等行业中被广泛应用于流程控制系统中。它们用于调节液体、气体或蒸汽的流量、压力、温度等参数，确保工艺过程的稳定性和精确性。



环保和污水处理：在环保领域，进口气动调节阀用于处理废水、污水和气体排放系统中的流量和压力控制。它们可用于控制污水处理过程中的混合、过滤、分流等操作，以及排放系统中的压力平衡和流量调节。



力学加工和制造：在机械加工和制造行业中，进口气动调节阀用于控制液压和气压系统中的流体流量和压力。它们可用于控制液压系统中的液压缸、液压马达和液压泵的操作，以及气动系统中的气动工具和设备。



能源和电力工业：在能源和电力行业中，进口气动调节阀被广泛应用于控制发电厂、锅炉、热交换器和管道系统中的流体流量和温度。它们用于调节蒸汽、燃气和冷却水的流量，确保设备的安全运行和能效优化。



HVAC系统：在建筑和空调行业中，进口气动调节阀用于暖通空调系统中的流体流量和温度控制。它们可用于调节冷却水、供暖水和空气的流量，以实现舒适的室内环境和能源节约。



总体而言，进口气动调节阀适用于需要精确控制流体流量、压力和温度的工业和商业应用。它们提供可靠的流体控制解决方案，具有稳定性、耐用性和响应速度快的特点。具体应用场景和要求应根据实际需求和系统参数来确定，并参考相关的标准和规范。
