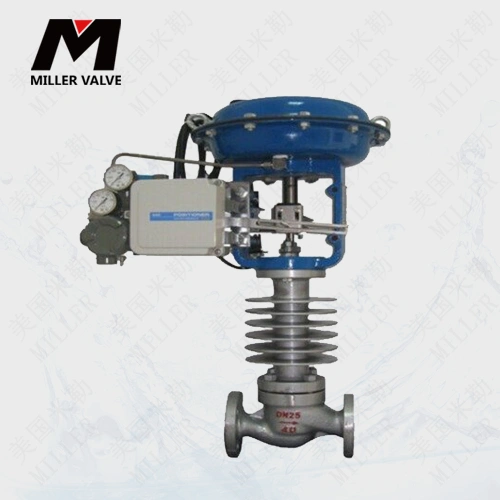

进口气动高温调节阀

进口气动高温调节阀


    进口气动高温调节阀产品概述

    美国MILLER(米勒)进口气动高温调节阀,由多弹簧气动薄膜执行器和低流阻高温调节阀阀体组成。多弹簧执行机构高度低、重量轻、设备简单。气动高温调节阀的阀体流道为S型流线型,具有结构紧凑、重量轻、动作迅速、压降损失小、阀容大、流量特性精度高、维护方便等优点,可在恶劣工况下使用。气动薄膜高温调节阀配有电动气动阀门定位器或气动阀门定位器,可实现对工艺管道内流体介质的自动调节和控制。气动高温调节阀主要用于控制气体、液体、蒸汽等介质的压力、流量、温度、液位等工艺参数,使气体保持在给定值。

    进口气动高温调节阀适用于允许泄漏量小、阀前后压差小、温度高的场合。

    进口气动高温调节阀主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0、16.0、32.0或者ANSI Class150~Class2500

额定行程(mm)

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

阀盖形式

高温型(+250~+450℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、套筒式

流量特性

等百分比、直线型

    进口气动高温调节阀执行器技术参数

    配置执行器类别、ZHA/B多弹簧簿膜执行机构

    执行器型号:ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

    有效面积(cm2):3503505609001400

    行程(mm):10、16244040、60100

    弹簧范围(KPa):20~100(标准)、20-60、60-100、40-200、80-240

    膜片材料:橡胶夹尼龙布、乙丙橡胶夹尼龙布

    供气压力:140~400KPa

    气源接口:RC1/4"

    环境温度:-30~+70℃

    可配附件:定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    作用形式:气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

    进口气动高温调节阀结构图
