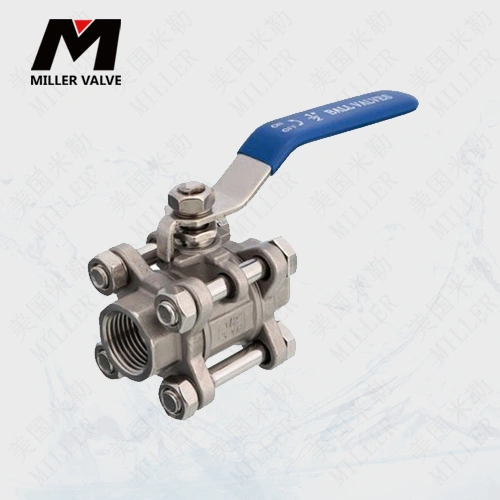

进口三片式手柄球阀

产品描述

产品简介

美国MILLER(米勒)进口三片式手柄球阀，驱动方式可选用手动,电动,气动，连接方式可选用螺纹,焊接,卡箍,法兰，结构形式可选用浮动球,固定球，密封结构可选用PTFE,RPP，压力范围PN1.6MPa-16MPa，公称通径为DN10-100mm，材质可选用碳钢,304,316,钛合金钢等。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。

产品详情

进口三片式手柄球阀连接方式有螺纹,法兰,焊接,卡箍,带活接对焊球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

进口三片式手柄球阀产品特征

公称压力	适用稳定范围	适用介质	螺纹类型
1.6-16MPa	-20～232℃～350℃	水、油、气及某些腐蚀性液体（W。O。G）	G。NPT。BSPT。BSP。DI259/2999

进口三片式手柄球阀主要连接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

进口三片式手柄球阀主要零件材料

零件名称	材质
阀体	不锈钢CF8M	碳钢
密封圈	聚四氟乙烯PTFE	碳钢WCB
阀盖	不锈钢CF8M	聚四氟乙烯PTFE
球体	不锈钢SS316	不锈钢SS316
阀杆	不锈钢SS316	不锈钢CF8M
螺母	不锈钢SS304	FCD45
垫圈	不锈钢SS304	FCD45
手柄套	塑料	塑料
手柄	不锈钢SS304	不锈钢SS304
阀杆螺母	不锈钢SS304	B7
填料压盖螺母	不锈钢SS304	FCD45
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不锈钢SS304	B8
