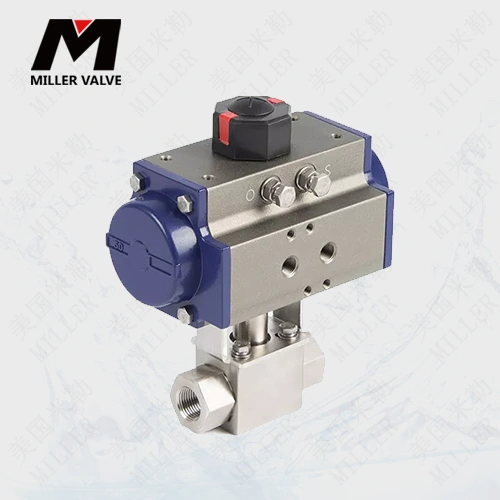

进口气动保温球阀产品概述:
美国MILLER(米勒)进口保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。
进口气动保温球阀技术规范:
设计标准 |
ASME B 16.34 GB/T12224 |
结构长度 |
ASME B 16.10 GB/T12221 |
连接法兰 |
ASME B 16.5、JB/T 79 |
驱动方式 |
手动、电动、气动 |
试验和检验 |
JB/T9092 API 598 |
适用介质 |
重油、胶类等易凝固介质 |
进口保温球阀主要零部件材质:
零件名称 |
材质 |
||
C |
R |
||
夹套 |
25 |
SUS304 |
SUS304 |
阀座 |
WCB |
SUS304 |
SUS316 |
阀体 |
25 |
SUS304 |
SUS316 |
密封圈 |
RPTFE、PTFE、对位聚苯 |
||
球体 |
SUS304 |
SUS304 |
SUS316 |
阀杆 |
1Cr13 |
SUS304 |
SUS316 |
填料 |
柔性石墨 、RPTFE、PTFE |
||
填料压盖 |
WCB |
SUS304 |
SUS316 |

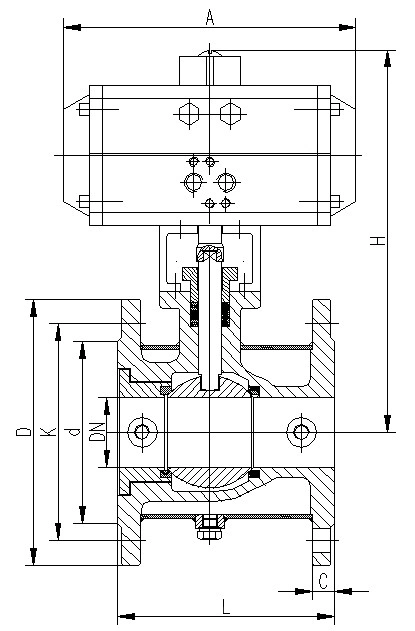

进口气动保温球阀外形尺寸图:
进口气动保温球阀尺寸:
公称通径DN(Mm) |
尺寸(Mm) |
配应法兰(Inch) |
|||||
L |
D |
K |
D |
C |
Z-Φd |
||
15 |
108 |
135 |
100 |
78 |
16 |
Z-Φ18 |
DN32 |
20 |
117 |
145 |
110 |
85 |
16 |
Z-Φ18 |
DN40 |
25 |
127 |
160 |
125 |
100 |
16 |
Z-Φ18 |
DN50 |
32 |
140 |
180 |
145 |
120 |
18 |
Z-Φ18 |
DN65 |
40 |
165 |
180 |
145 |
120 |
18 |
Z-Φ18 |
DN65 |
50 |
178 |
195 |
160 |
135 |
19 |
Z-Φ18 |
DN80 |
65 |
203 |
245 |
210 |
185 |
21 |
Z-Φ18 |
DN125 |
80 |
229 |
280 |
240 |
210 |
23 |
Z-Φ23 |
DN150 |
100 |
254 |
335 |
295 |
265 |
24 |
Z-Φ23 |
DN200 |
125 |
267 |
335 |
295 |
265 |
24 |
Z-Φ23 |
DN200 |
150 |
292 |
405 |
355 |
320 |
28 |
Z-Φ25 |
DN250 |
200 |
330 |
520 |
470 |
435 |
32 |
Z-Φ25 |
DN350 |
