美国米勒KB50G系列气动固定球阀是美国米勒阀门公司按照API 6 D标准生产的一款以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。采用上下间杆固定间芯(轴支式和可动密封座设计，关闭时， 在介质压力的作用下，球体不会产生位移，工作更稳定。进口气动固定式球阀通常与球体连接在起的上下轴上， 装有滚动越承，或骨动轴承，以成少自无时轴领产生的摩力，减小操作力矩，可以满足客户的各种工况使用。
进口气动固定式球阀参数
|
公称通径 DN(mm) |
DN50~DN2000 |
|
允许压差(MPa) |
≤公称压力 |
|
阀体形式 |
二片式 |
|
公称压力 |
PN1.6~42 MPa；ANSI 150~2500LB |
|
连接形式 |
法兰式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
阀芯形式 |
O型球体阀芯 |
|
流量特性 |
近似快开特性 |
|
动作范围 |
0～90° |
|
泄露量Q |
按API598，小于额定KV0.01% |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1%(可调) |
|
可调范围 |
250：1 |
|
配置执行机构 |
可配MSD MSR等系列气动执行机构 |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)” |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

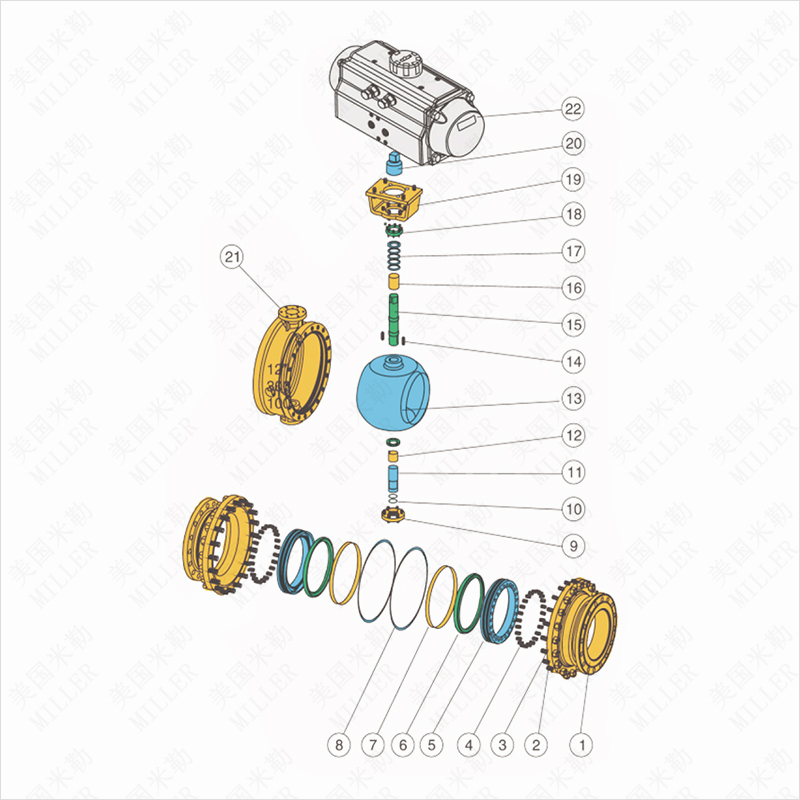

进口气动固定式球阀零部件
| NO. |
Parts names |
Materials | ||
| c | p | R | ||
| 1 | L/R Body | WCB | SCS13 | SCS14 |
| 2 | BOLT | S35C | SUS304 | SUS304 |
| 3 | NUT | S35C | SUS304 | SUS304 |
| 4 | SPRING | 60Si2Mo | SUS302 | SUS316 |
| 5 | seat | SUS410 | SUS304 | SUS316 |
| 6 | SEAL RING | PTFE/NYLON/Para polyphenylene/Cemented carbide | ||
| 7 | o ring | Rubber, fluoro rubber, | ||
| 8 | SHIM | PTFE/Graphite metal composite pad | ||
| 9 | Flange | SCPH2 | SCS13 | SCS13 |
| 10 | SHIM | SCS304 | SCS304 | SCS316 |
| 11 | UNDER STEM | SCS410 | SCS304 | SCS316 |
| 12 | bushing | PTFE COMPOSITE BEARING | ||
| 13 | BALL BODY | SCS304 | SCS304 | SCS316 |
| 14 | KEY | S35C | A276-304 | A276-304 |
| 15 | VALVE STEM | SCS410 | SCS304 | SCS316 |
| 16 | bushing | PTFE COMPOSITE BEARING | ||
| 17 | FILLER | PTFE/Flexible graphite | ||
| 19 | FILLER COVER | SCPH2 | SCS13 | SUS316 |
| 18 | Bracket | S35C | SUS304 | SUS304 |
| 19 | CONNECTING CORE | WCB | SCS13 | SCS13 |
| 21 | VALVE BODY | WCB | SCS13 | SCS14 |
| 22 | pneumatic actuator | MHQ series | ||

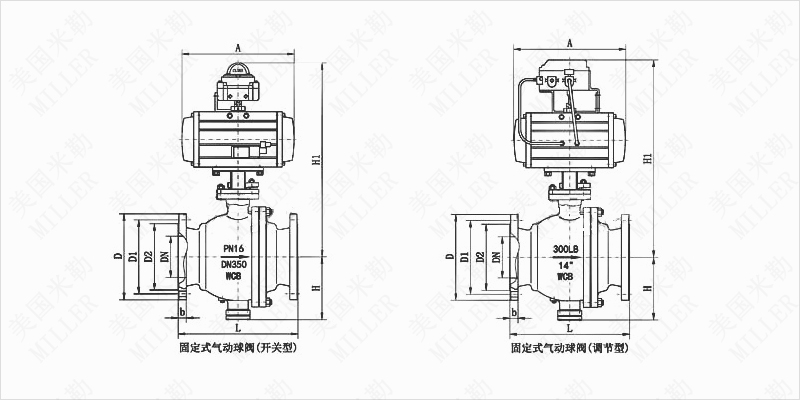

进口气动固定式球阀外形尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
|
H1 |
根据所配执行机构而定，配置执行器不同，连接尺寸也不同 |
|||||||||||||
|
A |
||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
|
D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
