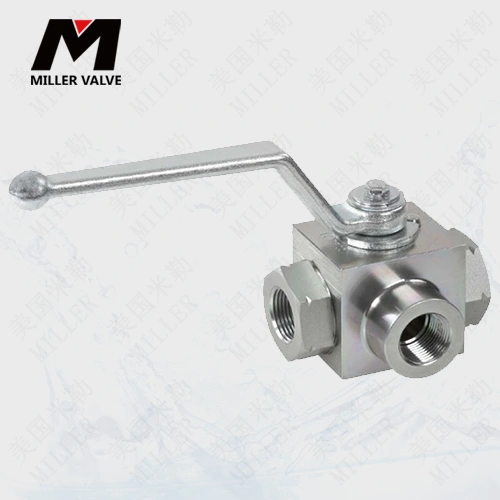

进口气动高压三通球阀

进口气动高压三通球阀


美国MILLER(米勒)进口气动高压三通球阀由活塞式气动执行器和高压球阀组成,输入0.4~0.8MPa气源即可控制启闭,并可远程操作控制。用来截断工作介质和使工作介质的液流换向,能使相互垂直的两个通道连接。

进口气动高压三通球阀用途:广泛应用于机床、系统流程、机械设备、钢铁冶金、环保、农业机械、液压油路、船舶设备等工业部门的自动化控制系统中,选用不同的材质,可分别适用于水、气体、油品等多种介质。

进口气动高压三通球阀参数及性能

公称通径 DN(mm) 10 15 20 25 32 40 50
阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
公称压力 PN16-42 MPa;ANSI 150、300、600、900LB、1500LB
连接形式 法兰式、焊接式、螺纹式(适用于PN45MPa以内)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
阀芯形式 O型球体阀芯
流量特性 近似快开特性
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制能、4~20mA模拟量信号控

进口气动高压三通球阀零件材料

零件名称 材料
阀体、阀盖 A105 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

进口气动高压三通球阀性能规范

公称通径DN(mm) DN10-50
公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
试验压力 强度试验 15.0 24.0 37.5 48.0 63.0
密封试验 11.0 17.6 27.5 35.2 46.2
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
