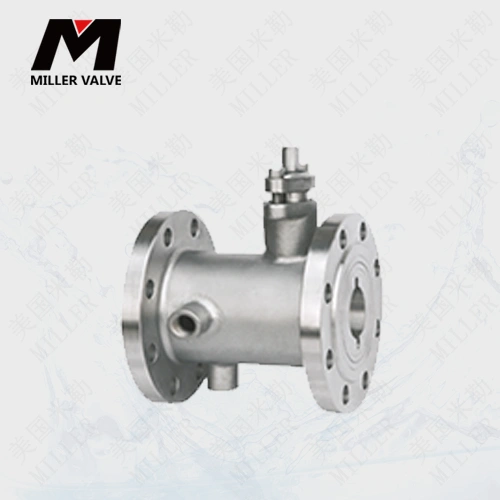

进口直通夹套保温球阀

进口直通夹套保温球阀


进口直通夹套保温球阀产品概述:

美国MILLER(米勒)进口直通夹套保温球阀该产品具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。





技术参数及执行标准:
公称通径
DN15~200、NPS 3/4~8
公称压力(Mpa)
PN1.6~2.5、Class150~300、10K、20K
阀门材料及适用工况
零件名称
材    料
3.阀体
WCB
CF8(304)
CF8M(316)
2.阀座
1Cr18Ni9Ti
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4.密封圈
聚四氟乙烯、对位聚笨
5.球体
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
6.阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
1.夹套
25
25
25
7.填料
聚四氟乙烯、柔性石墨
适用介质
水、蒸汽、油品
硝酸等腐蚀性介质
醋酸等腐蚀性介质
适用温度
-29~180℃(聚四氟乙烯)、-20~300℃(对位聚笨)
设计制造
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
结构长度
GB/T 12221-1989、ANSI B16.10;JIS B2002
连接法兰
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214
压力试验
JB/T 9092-1999、API 598
传动方式
手动、蜗轮蜗杆传动、气动、电动。
主要外形及连接尺寸表:
公称通径
d
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4"
19
117
40
1.5"
58.5
147
101
170
G3/4"
25
1"
25
127
50
2"
62.5
156
106
170
G3/4"
40
1 1/2"
38
165
65
2.5"
63.5
181
125
250
G3/4"
50
2"
51
178
80
3"
68
218
135
250
G3/4"
80
3"
76
229
150
6"
82
275
193
350
G3/4"
100
4"
102
254
200
8"
83
300
265
420
G3/4"
150
6"
152
292
250
10"
95
403
355
800
G3/4"
200
8"
203
330
300
12"
100
492
410
800
G3/4"
