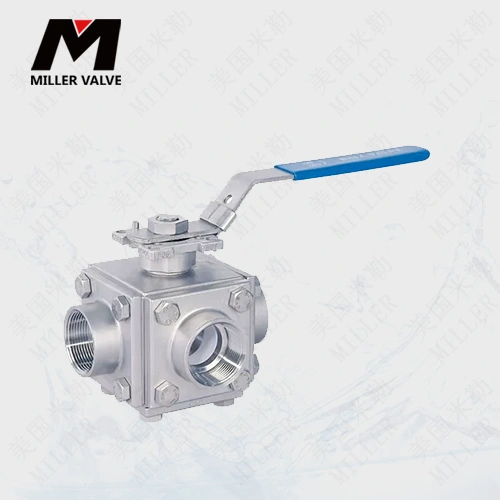

  一、进口四通球阀产品详情


  进口四通球阀,也叫“LL”型四通球阀,四通换向球阀,四通不锈钢球阀,四通法兰球阀,四通螺纹球阀,是由一个四通的球阀阀体,球体内孔为两个L型的通孔,只需操作扳手或执行器将球体转动90度,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果的球阀。

  二、进口四通球阀原理

  球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀不仅结构简单、密封性能好,而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快速启闭。球阀在管道上主要用于切断、分配和改变介质流动方向。“L”型四通球阀只需操作板手或执行器将球体转动90度,可同时对两种介质的流向进行切换,即方便而迅速,实现一阀多用的效果。

  三、进口四通球阀技术参数:

  公称压力或压力级:PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K。

  公称通径或口径:DN6~900、NPS 1/4 ~36。

  连接方式:法兰、对焊、螺纹、承插焊等。

  适用温度:-196℃~540℃。

  驱动方式:手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动。

  阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

  四、进口四通球阀四通球阀结构特点:

  1、三通流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

  2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

  3、四通球阀密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。

  4、三通球阀阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。

  5、三通球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

  6、球阀通道平整光滑,不易沉积介质,可以进行管线通球。

  五、四通四密封球阀 PN1.6 MPa主要连接尺寸


公称通径DN
150 20×150 200 250×200 250 300×250 300 350×300 350 400×350 400 450×400 450 500×450 500 600×500 600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手动 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840


  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
