进口气动三片式法兰球阀

进口气动三片式法兰球阀

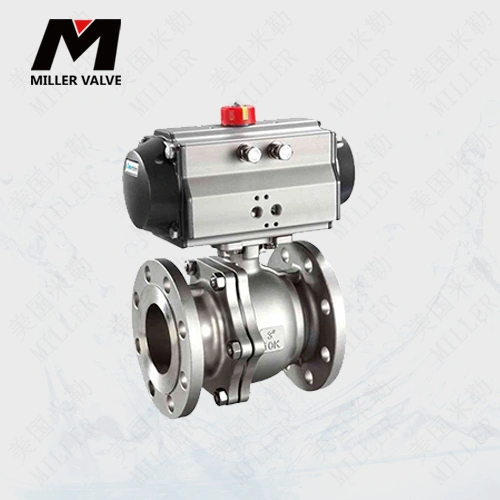

   美国MILLER(米勒)品牌进口气动三片式法兰球阀由活塞式气动执行器和三片式法兰球阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制。

    进口气动三片式法兰球阀产品参数

    公称压力:1.6-2.5MPa

    适用温度范围:-20~150℃

    适用介质:水、油、气及某些腐蚀性流体(W.O.G)

    气缸形式

    作用方式:双作用式和单作用式

    控作方式:开关型或调节型

    气动执行器

    气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位);

    进口气动三片式法兰球阀附件选择

    回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;

    电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)

    气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)

    电-气定位器:输入4~20mA信号,实现阀门调节功能;

    手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀。

    进口气动三片式法兰球阀零件材料

序号NO

零件名称

材质

不锈钢

碳钢

1

螺栓

不锈钢SS304

碳钢

2

弹簧垫圈

不锈钢SS304

不锈钢SS304

3

螺母

不锈钢SS304

碳钢

4

阀盖

不锈钢CF8/CF8M

碳钢WCB

5

阀体

不锈钢CF8/CF8M

碳钢WCB

6

不锈钢CF8

不锈钢CF8

7

密封圈

PTFE

PTFE

8

阀杆

不锈钢SS316

不锈钢SS304

9

填料

PTFE

PTFE

10

压紧螺母

不锈钢SS304

不锈钢SS304

11

弹簧垫圈

不锈钢SS304

不锈钢SS304

12

螺母

不锈钢SS304

不锈钢SS304

13

手柄

不锈钢SS304

不锈钢SS304

   进口气动三片式法兰球阀主要尺寸

SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160



14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

140

180

250

W

130

140

140

170

200

220

220

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22
