进口疏水阀

进口疏水阀-进口疏水阀原装进口品牌

发布时间:2023-05-23 16:21
进口疏水阀

进口疏水阀简介

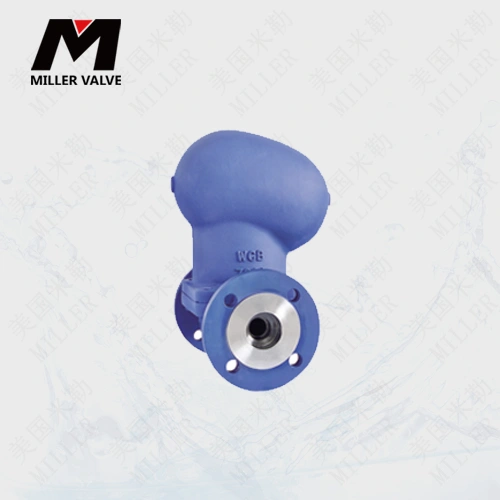

FT12是一种比较独特的蒸汽疏水阀,它有一个固定孔可以在压差4bar以下时排放大量冷凝水。除此以外,它内部有浮球机构可以处理不同量的冷凝水。并根据最小排量选择相应的排放孔以避免浪费蒸汽。

FT12为铸铁材质,口径DN150(6"),法兰连接。主要应用于低压差,高负荷的制糖工业系统。

进口疏水阀的工作原理

疏水阀(Drain Valve)是一种应用广泛的工业设备,主要用于自动排放水蒸汽系统中的冷凝水,同时阻止蒸汽的漏失。不同类型的疏水阀工作原理略有不同,但基本原理是通过利用冷凝水和蒸汽之间的物理性质差异来工作。以下是其中几种常见的疏水阀的工作原理:

浮球式疏水阀:利用浮球的浮力原理工作。当冷凝水产生并积累在疏水阀内部时,浮球会上升并打开阀门,释放出冷凝水。当冷凝水被排放完后,浮球下降,阀门关闭,防止蒸汽的泄露。

热动式疏水阀:利用热膨胀和冷缩原理工作。冷凝水温度较低,蒸汽温度较高。热动元件在低温时收缩,打开阀门排放冷凝水;在高温时,热动元件膨胀,关闭阀门,防止蒸汽泄露。

疏水阀也可以通过其他方式工作,例如利用冷凝水和蒸汽的密度差,或者利用冷凝水和蒸汽的速度差等。

进口疏水阀的标准与证书

标准:
本产品符合欧洲压力设备指令97/23/EC,根据需要可提供CE标志。
证书:
本产品可提供EN10204 2.2.证书。注:如需提供证书,请在
订购时注明。

进口疏水阀口径和管道链接
DN150法兰连接PN16和ANSI 125(根据需要可提供BS 10 Table D法兰)。

进口疏水阀限制条件

阀体设计条件:PN16
PMA -最大允许压力:16 bar g
TMA -最高允许温度:220℃
PMO -最大允许压力:4 bar g
TMO -最高允许温度:220℃
设计最大冷态水压试验压力:24 bar g

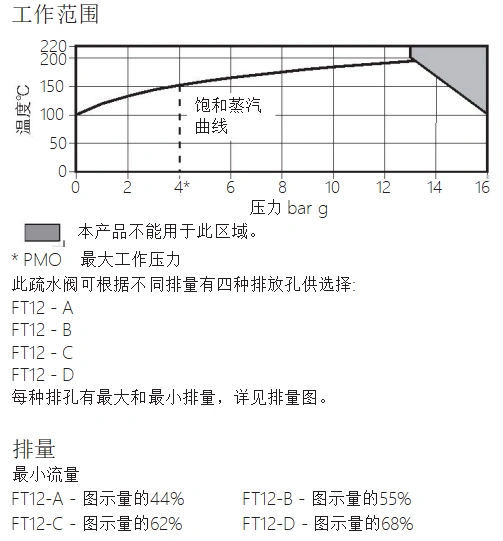

进口疏水阀推荐的工作范围

进口疏水阀

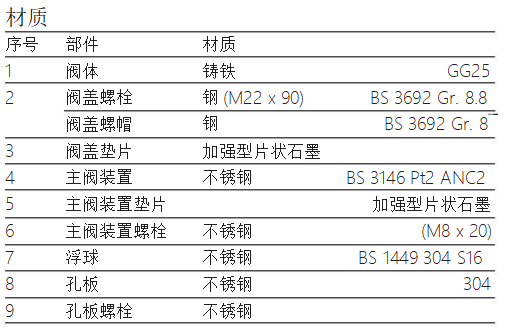

进口疏水阀的材质与尺寸信息

进口疏水阀

进口疏水阀选型推荐

FT12有固定孔与浮球机构相结合的装置。因此有最小流量以确保蒸汽不会泄漏。最小排量为排量图中所示最大热态冷凝水排量的百分数。

例:应用中压差3bar时最大冷凝水排量为85000kg/h,最小排量为57000kg/h。B,C或D型均能通过最大排量。但B型的最小排量为49000kg/h,C型和D型的最小排量则分别为62000kg/h和85000kg/h。因此,此例中选择FT12-B,最小排量为49000kg/h。
