进口软密封闸阀

进口软密封闸阀

进口软密封闸阀

进口软密封闸阀

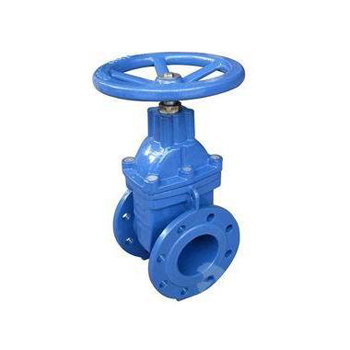

  一、进口软密封闸阀详情


  进口软密封闸阀,Soft sealing gate valve,也叫弹性座封闸阀,自来水软密封闸阀,污水软密封闸阀,橡胶板闸阀,是指闸板被特殊橡胶整体包裹,利用橡胶的弹性变形使阀门密闭,达到零泄漏的闸阀。

  软密封闸阀阀腔内无闸槽,不滞留杂物,阻力极小,开关轻巧。采用三道“O”型密封圈,密封可靠,独特的设计结构使“O”型圈可实现带压更换,不压盘根,免维护。阀体内外均采用无毒环氧树脂静电喷涂,不会产生锈水,可满足直接饮用水要求。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

  材质灰铸铁、球墨铸铁

  密封材料 NBR、HTV

  通径范围32-500mm

  驱动方式手动

  流体方向直通

  原产地美国

  品牌:美国MILLER


  二、进口软密封闸阀产品特点


  1、阀腔内无闸槽,流体畅通无阻

  传统的闸阀由于阀腔底部有一闸槽,长时间使用后闸槽内往往容易淤积砂石等杂物,造成阀门关闭不严产生漏水或根本无法关闭。本公司生产的软密封闸阀底部采用与水管相同的平底设计,阀腔内无闸槽,不会造成杂物淤积,使流体畅通无阻。

  2、阀板整体橡胶包覆:

  阀板采用高品质的橡胶进行整体包覆,先进的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸,并且粘接牢固,不易脱落而且弹性记忆佳。

  3、耐腐蚀:

  阀杆、阀杆螺母、密封套采用耐腐蚀材料不锈钢和铜,阀体内外采用环氧树脂静电喷涂,不会产生锈水和造成介质污染,可满足直接饮用水要求。

  4、密封可靠:

  采用三道“O型密封圈”,开关轻巧,密封可靠;不用压盘根,平时免维护,产品使用寿命长。

  5、带压更换O型圈:独特的设计结构使“O型密封圈”可非常方便地实现在无需停水状态下带压更换。

  6、嵌入式铜螺母:铜螺母与阀板采用嵌入式接合,使二者紧密结合成为一体,不会松动或脱落。

  7、精密铸造:阀体采用精密铸造工艺,精确的几何尺寸使得阀体内部无需任何精加工即可确保阀门的密封性。


  三、进口软密封闸阀 技术参数


 型号

 米勒10

米勒16

 公称压力

 1.0MPa(10kgf/cm2)

 1.6MPa(16kgf/cm2)

 公称通径

 32~500mm

 32~500mm

 密封实验压力

 1.1MPa(11kgf/cm2)

 1.76MPa(17.6kgf/cm2)

 强度实验压力

 1.5MPa(15kgf/cm2)

 2.4MPa(24kgf/cm2)

 适用温度

≤120℃

≤120℃

 适用介质

 水、油、气及其他非腐蚀性流体

 水、油、气及其他非腐蚀性流体

 驱动方式

 手动、电动

 手动、电动

适用范围

城镇给排水管网、高层建筑、住宅小区、园林绿化、石油、小区供暖、电厂、环保等行业。


  四、 进口软密封闸阀材料表


 阀体

 灰铸铁、球墨铸铁

 闸板

 灰铸铁、球墨铸铁、NBR、EPDM、HTV

 阀盖

 灰铸铁、球墨铸铁

 手轮

 碳钢、灰铸铁、球墨铸铁

 阀杆

 不锈钢

 密封套

 黄铜

 阀杆螺母

 黄铜

 密封圈

 NBR、HTV


  五、进口软密封闸阀尺寸


公称通径(DN)

结构长度

阀腔中心至手轮顶端H

法兰与螺栓

参考重量kg

10Kg

16Kg

法兰外径D

螺孔中心圆直径K

螺栓孔径L

数量n

螺纹规格

法兰外径D

螺孔中心圆直径K

螺栓孔径L

数量n

螺纹规格

40

165

170

150

110

19

4

M16

150

110

19

4

M16

7

50

178

185

165

125

19

4

M16

165

125

19

4

M16

9

65

190

205

185

145

19

4

M16

185

145

19

4

M16

12

80

203

310

200

160

19

8

M16

200

160

19

8

M16

20

100

229

340

220

180

19

8

M16

220

180

19

8

M16

27

125

254

387

250

210

19

8

M16

250

210

19

8

M16

38

150

267

430

285

240

23

8

M20

285

240

23

8

M20

50

200

292

520

340

295

23

8

M20

340

295

23

12

M20

80

250

330

545

395

350

23

12

M20

405

355

28

12

M24

120

300

356

660

445

400

23

12

M20

460

410

28

12

M24

160

350

381

800

505

460

23

16

M20

520

470

28

16

M24

245

400

406

915

565

515

28

16

M24

580

525

31

16

M27

280

500

457

1110

670

620

28

20

M24

715

650

34

20

M30

450


  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
