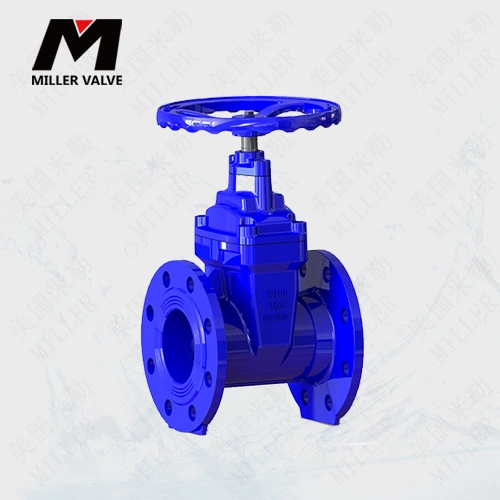

进口软密封闸阀

进口软密封闸阀

  •性能规范TechnicalData

    规格:DN50-DN1000

    公称压力:PN10/PN16

    适用温度:-15-130P

    适用介质:水、气、油等

    Size:2--"

    NominalPressure:PN10/PN16

    WorkingTemperature:-15-130%;

    SuitableMedium:Watertgas,oils;etc.

    •标准Standard

    设计标准:BS5163

    结构长度:EN558

    法兰连接:EN1092-1/2

    测试标准:EN12266

    Designstandard:BS5163

    FacetoFace:EN558

    Flangeconnection:EN1092-112

    TestInspection:EN12266

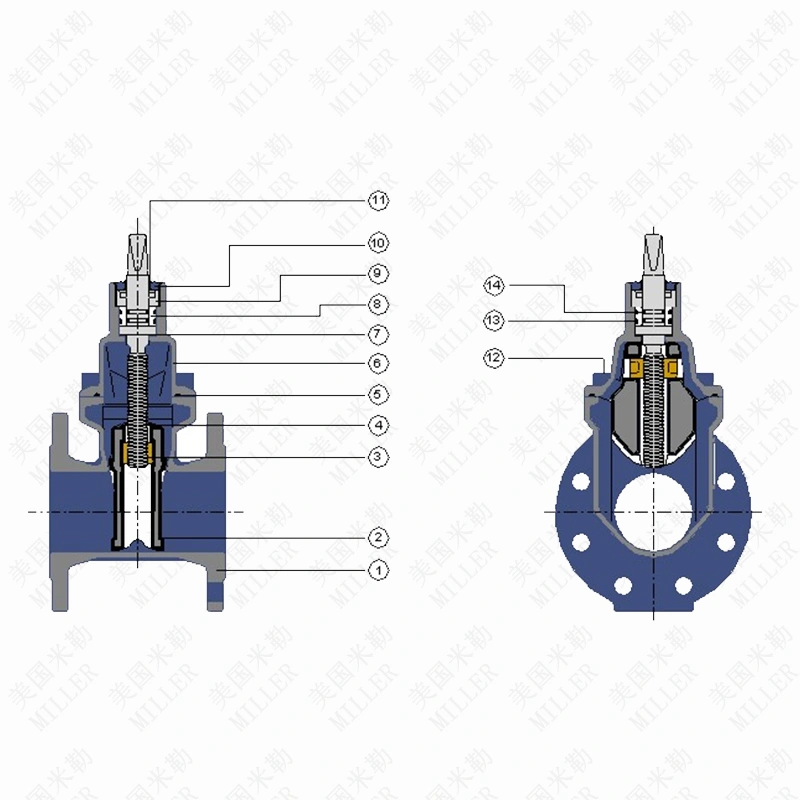

•主要零件材料 Main parts materials

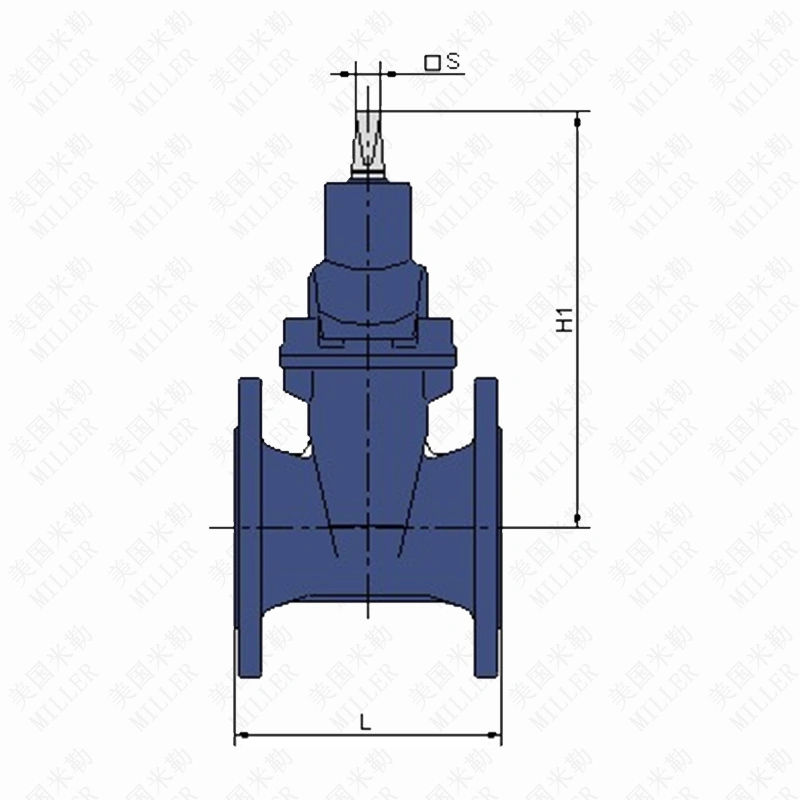

•外形尺寸 Overall Dimension

零件名称Part Name

材料 Material

阙体Body

球墨铸铁Ductile iron

阀盖Cover

球墨铸铁Ductile iron

阀板Disc

球墨铸铁外覆三元乙丙Ductile iron covered with EPDM

阀杆Stem

不锈钢 stainless steel

阀杆螺母Stem nut

铜合金 Copper alloy

手轮 Handwheel

球墨铸铁Ductile iron

公称通径

DN(mm)

L

H

D?

Di

D

b

f

Z -<t»d

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

DN50

178

215

99

125

165

19

3

4-19

DN65

190

235

118

145

185

19

3

4-19

DN80

203

265

132

160

200

19

3

8-19

DN100

229

315

156

180

220

19

3

8-19

DN125

254

360

184

210

250

19

3

8-19

DN150

267

385

211

240

285

19

3

8-23

DN200

292

485

266

295

340

20

3

8-23

12-23

DN250

330

600

319

350

355

395

405

22

3

12-23

12-28

DN300

356

680

370

400

410

445

460

24.5

4

12-23

12-28

DN350

381

810

429

460

470

505

520

24.5

26.5

4

16-23

16-28

DN400

406

890

480

515

525

565

580

24.5

28

4

16-28

16-31

DN450

432

980

530

548

565

585

615

640

25.5

30

4

20-28

20-31

DN500

457

1230

582

609

6P0

650

670

715

26.5

31.5

4

20-28

20-34

DN600

508

1260

682

720

725

770

780

840

30

36

5

20-31

20-37

法兰连接尺寸符合EN1092-1/2,也可根据用户需要满足其他不同的标准。DN700-1000等其他尺寸请与我们联系。

Flange connection EN1092-1/2, the specific dimensions for different standards are available in need. DN700-1000 please contact us.
