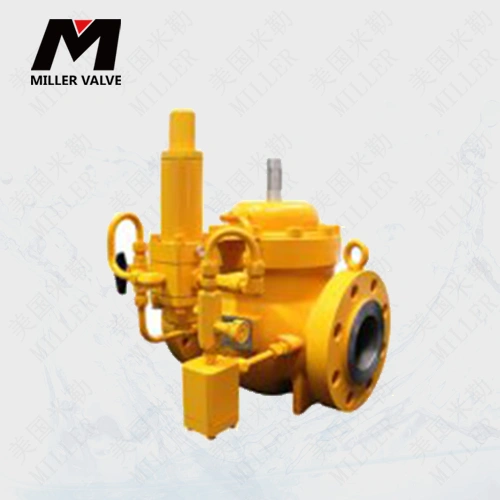

产品应用
适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的对于出口压力的控制
适用于其它所有非腐蚀性气体, 高压差减压的严苛工况使用。
高压差稳定工作
结构简单,易维修,易维护
可作为监控阀或工作阀两种功能选择
压力设定简单、调节精度高,流量范围广 调节范围大,调节精度高,经久耐用
标准的就地阀位指示器
可配备阀位传感变送器
执标标准 | EN 334 |
公称压力 | Class300 ~ Class600 ( 5MPa - 10MPa) |
公称尺寸 | DN25 ~ DN150 (NPS 1〞 ~ NPS 6〞) |
连接方式 | 法兰 ANSI B16.5 RF,RTJ |
设计温度 | -29℃ ~ 60℃ ; -46℃ ~ 60℃ |
最大入口压力 | 10MPa(根据法兰等级可低于此值) |
出口压力范围 | 0.1MPa~5MPa |
精度等级 AC | ±1%(AC1), ±2.5%(AC2.5), ±5%(AC5) |
关闭压力等级 SG | 2.5%(SG 2.5), 5%(SG5), 10%(SG10) |
关闭压力区等级 SZ | 2.5% (SZ2.5) |
入口与出口最小压差 | 0.2MPa |
入口与出口最大压差 | 7.0MPa |
防爆/防护等级 | 不低于ExdIIBT4, IP65 |
主要材料 |
主阀阀体 铸钢 A 216 WCB、A 352 LCC 指挥器壳体 锻钢、 内部原件 不锈钢 关闭弹簧 弹簧钢(X750,A276,316) 密封材料 增强聚四氟、丁腈橡胶、合成橡胶 |
工作原理
气体调压阀在调压装置中是一种压力控制装置,管网的入口压力经过限流阀后进入膜片上腔和控制指挥器,膜片上腔和控制指挥器串联,控制指挥器调压后将膜片上腔的压力输出到阀后腔,膜片下腔入口端的压力推动膜片,克服弹簧作用力,使阀口打开,实现减压和稳定的流量输出。
当下游用气量减小时,调压阀后的反馈压力升高,经测量管线反馈给控制指挥器,使控制指挥器失去平衡,其输出压力减小,调压阀内也打破平衡,膜片在弹簧和负载压力的作用下向下运动,阀口开度变小,甚至关闭,使调压阀的出口压力降回到设定压力值。
当下游用气量增加时,调压阀后的反馈压力降低,经测量管线反馈给控制指挥器,使控制指挥器失去平衡,其输出压力增加,调压阀内也打破平衡,膜片下腔的压力推动膜片,克服弹簧作用力,使阀口开度变大,来满足调压阀下游的需求用量。
以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
