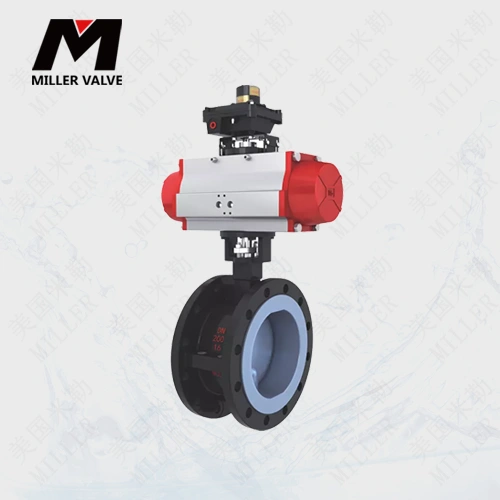

进口气动衬氟蝶阀

发布时间:2022-09-09 16:25



美国米勒进口气动衬氟蝶阀是内衬PTFE蝶阀(阀体和阀板均衬PTFE)和气动执行器组成,配合二位五通电磁阀或者二位三通换向电磁阀可以起到气动阀门的开关切断作用。再配合电气定位器输入4-20mA可以起到流量调节作用。

进口气动衬氟蝶阀参数



公称通径

DN40-1000mm

公称压力

1.0MPa1.6MPa

适用温度

-30~+180℃

连接方式

对夹式、法兰式

阀体结构

A

阀体材质

球墨铸铁、WCB304316+F46  F4

阀板材质

F46 F4+WCBPTFE+304316316L

阀座衬里

F46  F4

适用介质

酸碱腐蚀性介质

执行器型号

MSD/MSR系列单双作用气动执行器

供气压力

400700KPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

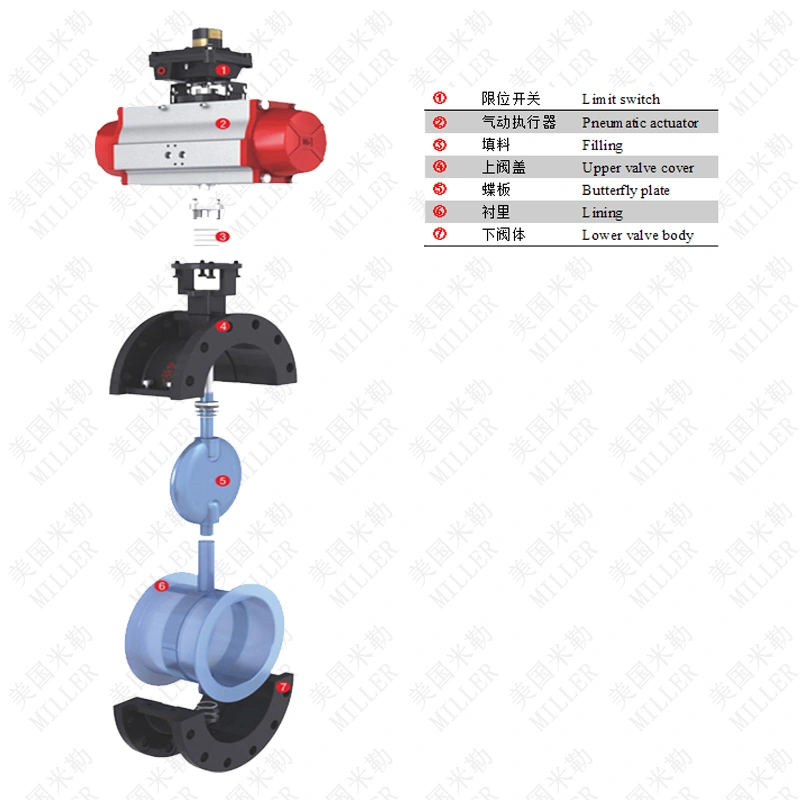

进口气动衬氟蝶阀结构图

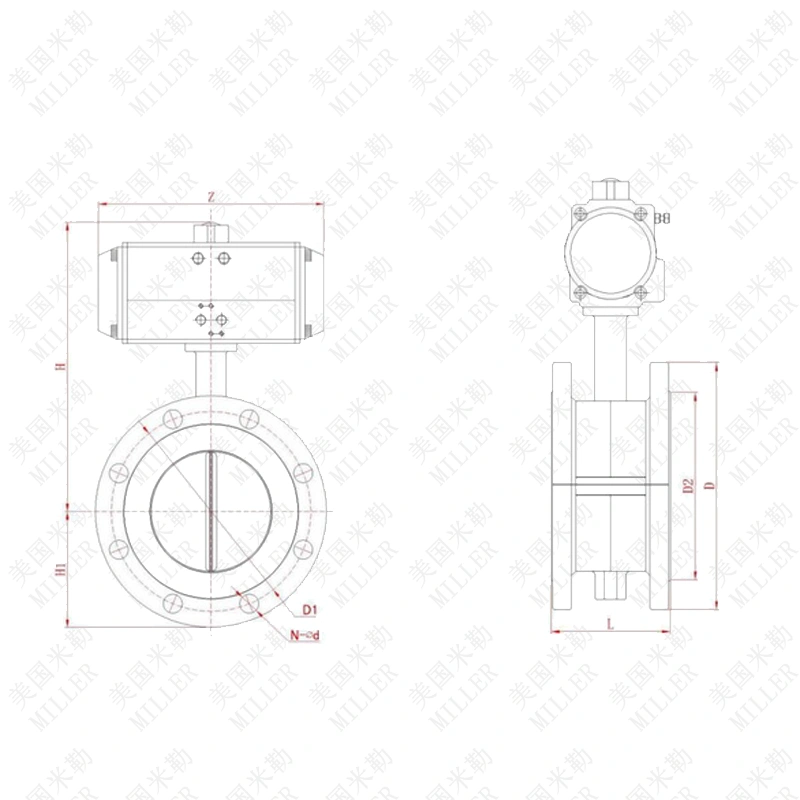

进口气动衬氟蝶阀连接尺寸


SI2E

L

H1

N-∅d
PN10/PN16

PN10/PN16

D1
PN10/PN16

D2

DN50

108

65

4-∅18

165

125

102

DN65

112

71

4-∅18

185

145

122

DN80

114

n7

8-∅18

200

160

138

DN100

127

107

8-∅18

220

180

158

DN125

140

122

8-∅18

250

210

188

DN150

140

150

8-∅22

285

240

212

DN200

152

165

8-∅22/12-∅22

340

295

268

DN250

165

201

12-∅22/12-∅26

395/405

350/355

320

DN300

178

234

12-∅22/12-∅26

445/460

400/410

370

DN350

190

301

16-∅22/16-∅26

505/520

460/470

430

DN400

216

333

16-∅26/16-∅30

565/580

515/525

482

DN450

222

358

20-∅26/20-∅30

615/640

565/585

532

DN500

229

392

20-∅26/20-∅33

670/710

620/650

585

DN600

267

454

20-∅30/20-∅36

780/840

725/770

685

DN700

292

508

24-∅30/24-∅36

895/910

840

800

DN800

318

592

24-∅33/24-∅39

1015/1025

950

905

DN90o

330

632

28-∅33/28-∅39

1115/1125

1050

1005

仅供参考,以供应商提供的为准
