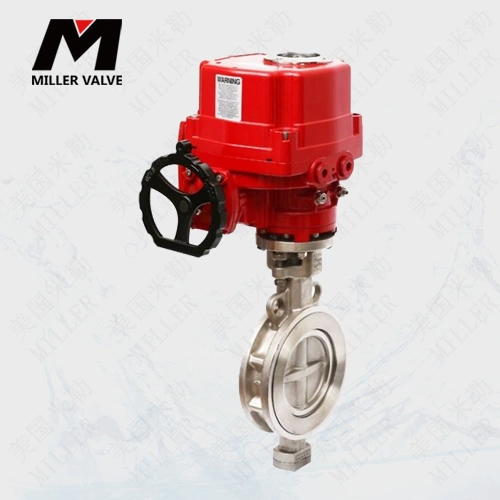

进口电动对夹蝶阀丨美国进口蝶阀

发布时间:2022-09-09 16:12



美国米勒进口电动蝶阀是由电动执行器和对夹式硬密封蝶阀组合而成的,主要连接方式是对夹,节省阀门的价格,连接有娥方便。
进口电动蝶阀的阀门采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构的,密封效果好,蝶板启闭过程中与阀座摩擦很小,延长了密封面使用寿命。密封面材料采用金属硬密封结构,耐高温,耐磨损,可用于蒸汽等高温介质。电动执行器驱动开关动作,使用方便,有反馈信号输出给控制器,及时掌握蝶阀开关状态。调节型电动执行器可以接收控制系统模拟信号4-20mA,比例控制蝶板转动角度,进行调节控制。

进口电动对夹蝶阀参数

公称通径

DN50-2800mm

公称压力

PN1.0MPa~15MPa  150LB~900LB

适用温度

三偏心硬密封:-190-550

连接方式

对夹式

阀体结构

三偏心

阀体材质

铸钢,304316316L

阀板材质

铸钢,304316316L

阀座衬里

PTFE、石墨等

适用介质

水、液体、气体、油类、酸碱腐蚀性介质

基本误差

±1%

回差

±1%

死区

1%(可调)

可调范围

2501

配置执行机构

可配MOLMHQ  MS2等系列角行程电动执行机构

电源电压

AC220V110VDC24V  AC380V414V

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(420mA模拟量信号控制)

防爆等级

ExdBT4,ExdCT6

防护等级

IP65IP67、可定制IP68

电源接口

2* PF 1/22* PF 3/4

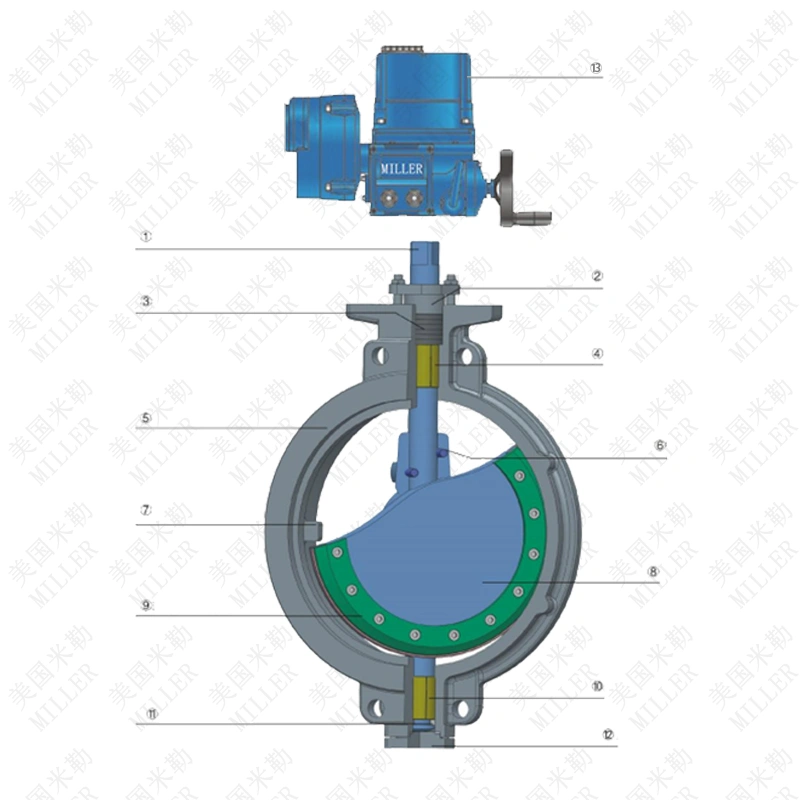

进口电动对夹蝶阀结构图




序号No.

名称

Name

材质Material

1

阀杆

Stem

17-4PHStainless Steel ASTMA564Gr630
Optional:316ssinconel718/625Monel

3

填料

Packing

PTFE
Optional: Graphite-high densitylow density

4

前轴承

Front bearing

316SS Backed Ptfehastelloy C Backed Ptfe

5

阀体

Body

Carbon Steel A216 Gr WCB Or A105
Optional: ASTM A351 CF8M Or A182 F316

8

阀板

Disc

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

9

盖板

Cover plate

Optional:316ss,ALLOY20

11

限位件

limit part

17-4PH Stainless Steel ASTMA564Gr630
Optional:A182 F316/F304

12

后阀盖

Back cover

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

13

执行器

 actuator

MOL/MHE/MS2

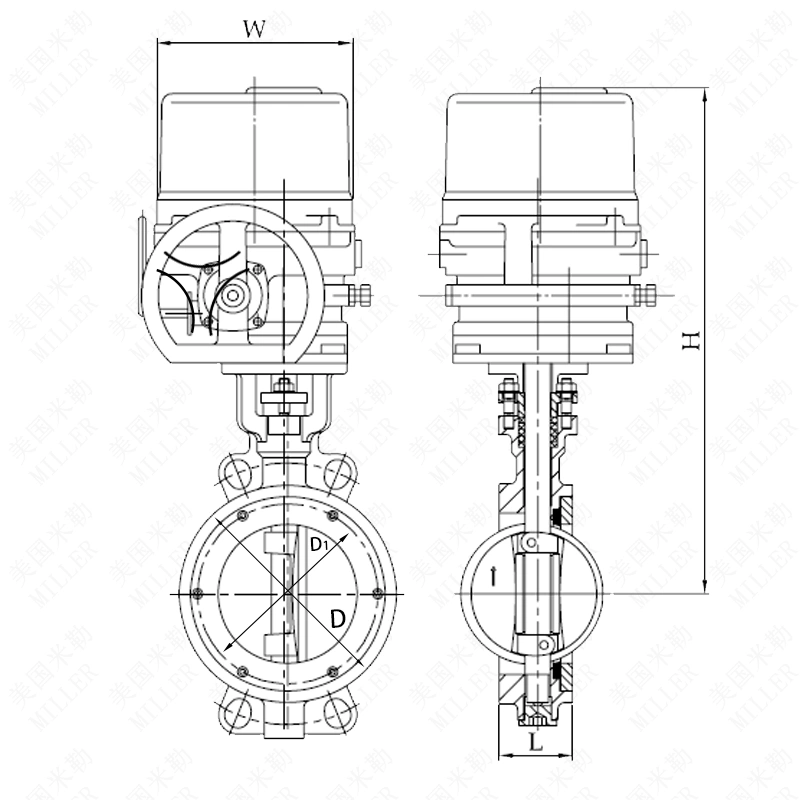

进口电动对夹蝶阀连接尺寸


公称通径DN(mm)

尺寸(mm)

L

D

D1

H

H0

Z-Φd

50

43

165

125

82

260

4-18

65

46

185

145

95

280

8-18

80

49

200

160

108

355

8-18

100

56

220

190

125

390

8-23

125

64

250

220

138

490

8-25

150

70

285

250

198

630

8-25

200

71

340

310

236

690

12-25

250

76

405

370

276

830

12-30

300

83

460

430

308

930

16-30

350

92

520

490

340

1010

16-34

400

102

580

550

374

1070

16-34

450

114

640

600

384

1140

20-34

500

127

715

660

448

1200

20-41

600

154

840

770

490

1340

20-41

700

165

910

875

542

1600

24-48

800

190

1025

990

607

1780

24-48

900

203

1125

1090

665

1920

28-54

1000

216

1255

1210

731

1960

28-58

1200

254

1485

1420

842

2360

32-58

以上尺寸仅供参考,按米勒阀门提供的实际尺寸为准
