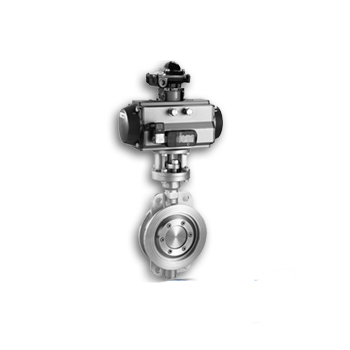

进口气动对夹式硬密封蝶阀

进口气动对夹式硬密封蝶阀

　　产品信息

　　产品型号：ml121

　　产品口径：DN50-DN1200

　　产品压力：1.6Mpa-4.0Mpa

　　产品材质：碳钢 不锈钢


　　进口气动对夹式硬密封蝶阀详情：

　　进口气动对夹三偏心蝶阀由活塞式气动执行器和对夹三偏心蝶阀组成。三偏心蝶阀是在双偏心蝶阀基础上，使阀板密封面形成一个锥角偏心，使蝶阀密封由原来的阀座挤压变形密封，变为可由阀板增加扭矩来增强密封比压的密封结构，大大提高了密封的可靠性。在阀板启闭时与阀座基本没有摩擦，减少了阀座密封面磨损，提高了蝶阀的使用寿命。阀座密封圈采用金属硬密封结构，耐温比软密封蝶阀高很多，可用于高温介质。气动执行器驱动蝶阀开关迅速，可用于快速切断。配有电磁阀，行程开关附件，方便远程控制。需要比例调节控制时要配装电气阀门定位器。

　　检验标准：GB/T13927-2008;JB/T9092-1999;API598-2009

　　法兰标准：GB/T9113-2010;JB/T79-1994;HG20592-2009;ANSI B16.5-2003;ASME B16.5-2009

　　设计标准：GB/T12238-2008;GB/T12221-2005;GBT15188.2-1994;;API 609-1997;JB/T 8527-1997


　　进口气动对夹式硬密封蝶阀特性：

　　①体积小、重量轻、具有优良的切断性能。

　　②蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。

　　③蝶板密封面在关闭状态下，受力均匀，承压能力高;蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。

　　④各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封(PTFE，C-TFE，G-TFE )、硬化金属片式、整体式+硬质合金，适用于各种工况。

　　⑤能实现双向密封功能，既可以调节，又具有切断功能。

　　⑥执行机构低摩擦力、工作效率高、推力大、安全性好。

　　⑦执行机构灵巧型、组合型(手动机构)的设计，可保证各方向的随意安装以及灵活控制。

　　⑧简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。

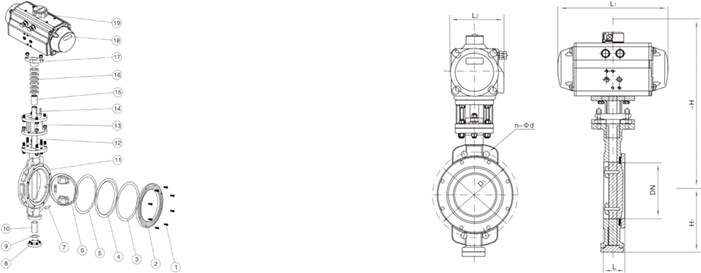

　　进口气动对夹式硬密封蝶阀尺寸：
