进口蝶阀

进口中线蝶阀

发布时间:2019-04-02 14:49

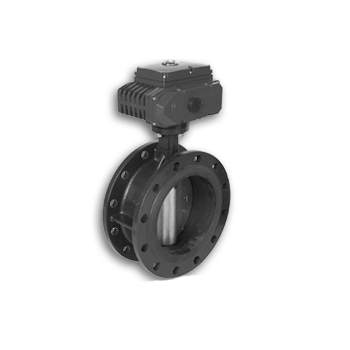

进口中线蝶阀

进口中线蝶阀


  进口中线蝶阀产品特点:



  进口中线蝶阀的应用非常广泛,适用于水和空气等介质,此类蝶阀具有高的性价比,结构简单、密封性能优越且价格实惠;科瑞德软密封中线蝶阀阀座采用独特的舌槽接合式设计,使阀座安装更加牢固,更换时也方便快捷,且扭矩小于同类蝶阀;上法兰符合ISO5211标准,使用*片的阀轴防吹出装置也提高阀门的稳定性。


  进口中线蝶阀技术参数:


  公称通径:DN50-DN600(2"-24")

  ASNE B16.1

  JIS B2002

  EN 558 Series 20(DIN3202 T3 K1)

  ISO 5752 Series 20

  API 609 Table 1

  BS 5155.Tab.6 Series 4

  NF E 29-305.1

  连接法兰:HG/T 20592-2009 PN 10/16

  DIN 2501 PN10/16

  ANSI B16.5.Class 150

  JIS B2212.10K

  AWWA C 207

  BS 10 Talbe D and E

  密 封 面:DIN 2526 Form A-E,ANSI B 16.5 RF,FF

  上 法 兰:EN ISO 5211

  NF E 29-402

  阀门标识:DIN EN 19

  密封等级:DIN 3230 T3 BO(零泄漏)

  API 598 Table 5 and

  ANSI B 16-104,Class VI

  工作温度:-40℃-+200℃(与工作压力有关)

  工作压力:*10 bar(16 bar特制)

  压 差:*Δp 10 bar(16 bar特制)

  真空应用:-10℃-+160℃可达到1 mbar绝压

  (带有硅橡胶密封圈内衬)


主要连接外形和尺寸
单位:mm
通径 50 65 80 100 125 150 200 250 300 350 400 450 500
A 43 49 49 54 64 57 64 71 81 92 102 114 127
H1 437 460 500 520 555 585 705 790 905 1135 1168 1224 1268


  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的阀门产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
