进口GI型高真空蝶阀

发布时间:2019-12-30 16:39

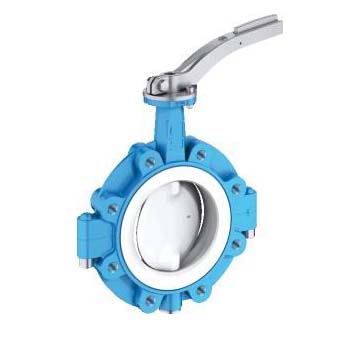

进口GI型高真空蝶阀

进口GI型高真空蝶阀

  GI型高真空蝶阀的产品详情:

  GI型高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

  主要技术性能

 适用范围:Applicability  105~1.3×10-4Pa
 阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature  -25~+80℃(丁腈橡胶)
-30~+150℃(氟橡胶)
 安装方向:Mounting Direction  任意
外形及连接尺寸(mm)
Model
型号
DN D Do D1 B H B1 L n-φc
GI-32 32 78 64 36 22 32 36 115 4-φ7
GI-40 40 85 70 44 22 40 36 115 4-φ7
GI-50 50 110 90 55 22 50 36 115 4-φ9
GI-65 65 125 105 70 26 130 38 135 4-φ9
GI-80 80 145 125 85 30 140 38 135 4-φ9
GI-100 100 170 145 105 30 153 38 135 4-φ12
GI-150 150 220 195 156 35 179 40 165 8-φ12
GI-200 200 275 250 208 40 208 40 185 8-φ12
GI-250 250 330 300 258 45 234 45 300 8-φ14
GI-300 300 380 350 308 55 300 55 350 8-φ14
GI-400 400 500 465 408 60 340 60 500 8-φ18
  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
