进口减压阀

进口氮气减压阀

发布时间:2022-08-23 10:52

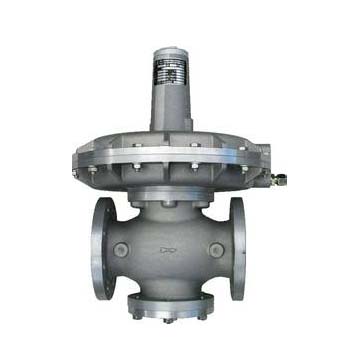

进口氮气减压阀

进口氮气减压阀

  一、进口氮气减压阀产品详情


  进口氮气减压阀(Nitrogen pressure reducing valve),也叫氮气调压阀,是指用于氮气介质,通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现对压缩空气的减压稳压功能。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

  二、进口氮气减压阀产品特征


  1、用于压缩空气的管道介质。

  2、属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。控制精确。

  3、通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内



  三、进口氮气减压阀技术参数及性能


公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
较高进口压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
ANSI2365,GB12246-1989
流量特性偏差(Mpa)P2G
ANSI3568,GB12246-1989
较小压差(Mpa)
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F(聚四氟乙稀/橡胶):O渗漏      Y(硬密封):按ANSI6863


四、进口氮气减压阀 额定流量系数


DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

五、进口氮气减压阀 主要零件材料


零件名称
零件材料
阀体 阀盖 底盖
WCB/FCB*
阀座 阀盘
2Cr13/304*
缸套
2Cr13/25(镀硬铬)/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座 导阀杆
2Cr13/304*
膜片
1Cr18Ni9Ti
主阀 导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫(X/F/Y)
橡胶/聚四氟乙稀/硬质合金
导阀体 导阀盖
25/304*
进口氮气减压阀结构尺寸图
进口氮气减压阀结构尺寸图

六、进口氮气减压阀连接尺寸


外形尺寸(PN1.6-4.0)

公称通径DN
外 形 尺 寸
L
H
H1
1.6/2.5MPa
4.0MPa
15
160
180
290
90
20
160
180
300
98
25
180
200
300
110
32
200
220
300
110
40
220
240
320
125
50
250
270
320
125
65
280
300
325
130
80
310
330
365
160
100
350
380
365
170
125
400
450
475
200
150
450
500
475
210
200
500
550
515
240
250
650
560
290
300
800
705
335
350
850
745
375
400
900
780
405
450
900
730
455
500
950
835
465

外形尺寸(PN6.4-16.0)

公称通径DN
外 形 尺 寸
L
H
H1
6.4MPa
10.0/16.0MPa
15
180
180
300
100
20
180
200
310
105
25
200
220
31
120
32
220
230
310
120
40
240
240
335
135
50
270
300
335
135
65
300
340
340
140
80
330
360
380
170
100
380
380
185
125
450
490
215
150
500
490
225
200
550
535
260
250
650
580
310
300
800
725
355
350
850
765
395
400
900
800
435
500
950
/
855
495


  进口氮气减压阀安装说明

  1、气体减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果气体不清洁含有一些杂质,必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)。

  2、为了操作和维护方便,气体减压阀一般直立安装在水平管道上。

  3、为了防止气体减压阀阀后压力超压,应在离阀出口不少于4M处加装一个减压阀。

  4、减压阀阀前和阀后必须装截止阀,更换或者维修时开关气体用

  5、气体如果有冷凝水的话,需要装汽水分离器,防止冷凝水对减压阀活塞或者膜片的损坏。

  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
