进口截止阀

进口保温截止阀

发布时间:2020-04-17 10:06

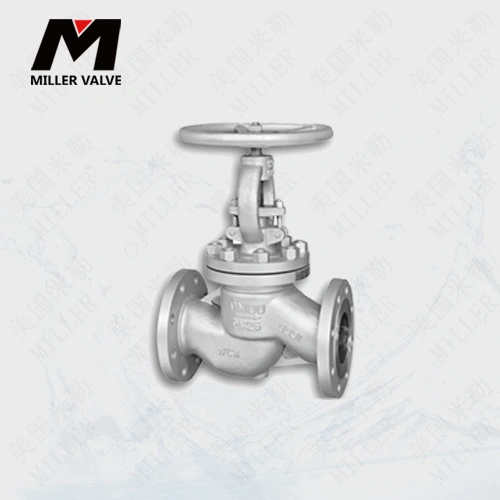

  进口保温截止阀

进口保温截止阀

  产品详情

  保温截止阀产品广泛应用于:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政设备及电子工业设备等。

  相关的阀门有: 直流式、直通式、进口夹套保温截止阀。

  Milller保温截止阀参数说明:

  一、进口保温截止阀技术参数:

  产品口径:15~300mm

  产品压力:16~64MPa

  产品材质:碳钢 不锈钢

  法兰尺寸:ANSIB16.5

  压力温度:ANSIB16.34

  结构长度:ANSIB16.10

  对焊连接尺寸:ANSIB16.25

  保温截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。

二、进口保温截止阀主要性能规范:

型号 公称压力
Mpa
试验压力(MPa) 工作温度
(℃)
适用介质 工作蒸汽压力(Mpa)
壳体 密封(水)
       Milller16P 1.6 2.4 1.8

≤350
硝酸类 ≤1.0
Milller25P 2.5 3.75 2.75
Milller40P 4.0 6.0 4.4
Milller16R 1.6 2.4 1.8 醋酸类/尿素类
Milller25R 2.5 3.75 2.75
Milller40R 4.0 6.0 4.4

    三、主要零部件材质:

零件名称 阀体、阀盖 阀关瓣 垫片
Milller 25P/40P/64P 304、CF8 304+硬质合金 聚四氟乙烯
316、316L 316、316L+硬质合金 聚四氟乙烯

    四、主要外形连接尺寸:

DN L D D1 D2 D3 3-G Z-φD H H1 DO
15 170 105 75 55 35 3/8 4-φ14 250 262 120
20 190 115 85 65 42 3/8 4-φ14 292 308 140
25 210 135 100 78 50 3/8 4-φ18 340 375 160
32 230 145 110 85 60 1/2 4-φ18 338 375 160
40 260 160 125 100 72 1/2 4-φ18 360 386 160
50 300 180 145 120 94 1/2 4-φ18 410 450 240
65 340 195 160 135 105 1/2 4-φ18 440 485 240
80 380 230 190 160 128 1/2 4-φ23 540 600 280
100 430 270 220 188 154 1/2 4-φ25 560 625 320
125 490 300 250 218 182 1/2 4-φ25 625 737 360
150 550 330 280 248 212 1/2 4-φ25 720 790 360

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
