您的位置:主页 > 进口截止阀 >

进口截止阀

进口角式波纹管截止阀

发布时间:2020-04-17 10:27

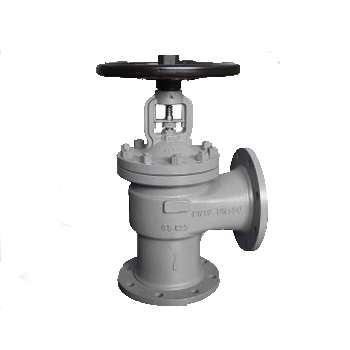

  进口角式波纹管截止阀

进口角式波纹管截止阀

  进口角式截止阀产品广泛应用于:机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、冶金粉末设备、采矿设备、市政设备及电子工业设备等。

  进口角式截止阀产品详情:

产品性能规范

公称压力(MPa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用温度(℃) 使用介质
1.6 2.4 1.76 ≤350℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

主要零部件材质

序号 名称 材质
GS-C25 1.4308 1.4408 1.4306 1.4435
1 阀体 GS-C25 G-X6CrNi89 G-X6CrNiMo18 10 G-S2CrNi18 9 G-X2CrNiMo17 12 2
2 阀瓣 1.4006
X10Cr13
1.4301
X5CrNi18 10
1.4401
X3CrNiMo17 13 2
1.4306
X2CrNi19 11
1.4435
X2CrNiMo17 12 2
3 轴销 1.4001
X7Cr13
1.4001
X7Cr13
1.4301
X5CrNi18 10
1.4301
X5CrNi18 10
4 波纹管组件 1.4878
X12CrNiTi18 9
1.4401
X3CrNiMo17 13 2
1.4306
X2CrNi19 11
1.4435
X2CrNi18 10
5 阀杆 1.4006
X10Cr13
1.4301
X5CrNi18 10
1.4401
X3CrNiMo17 13 2
1.4401
X3CrNiMo17 13 2
1.4435
X2CrNiMo17 12 2
6 阀盖 GS-C25 1.4308
G-X6CrNi18 9
1.4408
G-X6CrNiMo18 10
1.4306
G-X2CrNi 18 9
1.4435
G-X2CrNiMo 17 12 2
7 填料 柔性石墨/碳素纤维+不锈钢丝
8 填料压盖 GS-C25 1.4308
G-X6CrNi18 9
9 定位片 1.1191
C45E
1.4301
X5CrNi18 10
10 阀杆螺母 ZQAL9-4
11 双头螺栓 A193-B7 A193-B8 A193-B8M
12 垫片 316夹柔性石墨

产品连接尺寸及重量

型号 Miller-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 10 13 18 25 30 40 50 100 180 300 450 670





型号 Miller -25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 19 27 32 43 53 110 200 330 480 700
型号 Miller -40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 166 166 172 175 193 195 213 227 294 325 355 440 580 620 785
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(kg) 4 5 6 11 14 20 28 33 45 55 120 210 350 500 730

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
