进口气动调节阀

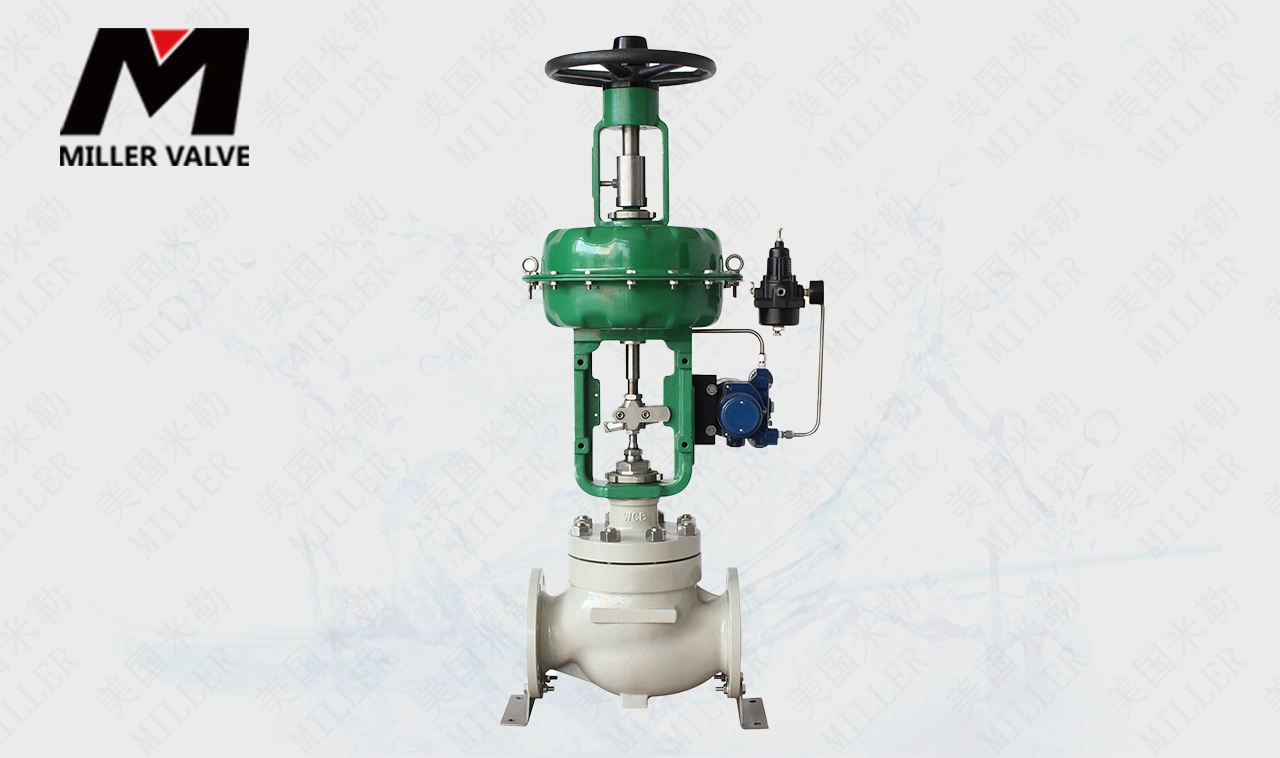

进口气动套筒调节阀

发布时间:2022-09-09 16:49





美国米勒进口气动套筒调节阀也叫气动控制阀,米勒气动套筒调节阀是采用套筒导向,压力平衡式阀芯,适用于压差较大的场合。利用平衡密封环代替上阀座,使传统的套筒双座阀结构变为套筒单座结构,这一改进大大提高了套筒阀的泄漏等级。阀芯利用压力平衡式结构,启闭力小通过较小的执行机构推力就能控制高压差的工况。广泛应用于要求动态稳定性好的中低温、中低压管线的流体控制。密封性能好、允许压差大。套筒导向导向面积大,稳定性好,结构紧凑,可以快速在线更换阀内件,维修效率高,节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。

进口气动套筒调节阀参数

公称通径 DN(mm)

DN15~DN600

允许压差(MPa)

≤公称压力

阀体形式

S

公称压力

PN1.6~10MPaANSI 150~600LB

连接形式

法兰式  内螺纹   焊接

密封填料

PTFEPPL 柔性石墨填料等

阀芯形式

套筒阀芯

流量特性

曲线特性

动作范围

直行程

泄露量Q

0.01%×阀额定容量

基本误差

±1%

回差

±1%

死区

1%(可调)

可调范围

501

配置执行机构

气动执行机构

控制方式

调节型(420mA控制)

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

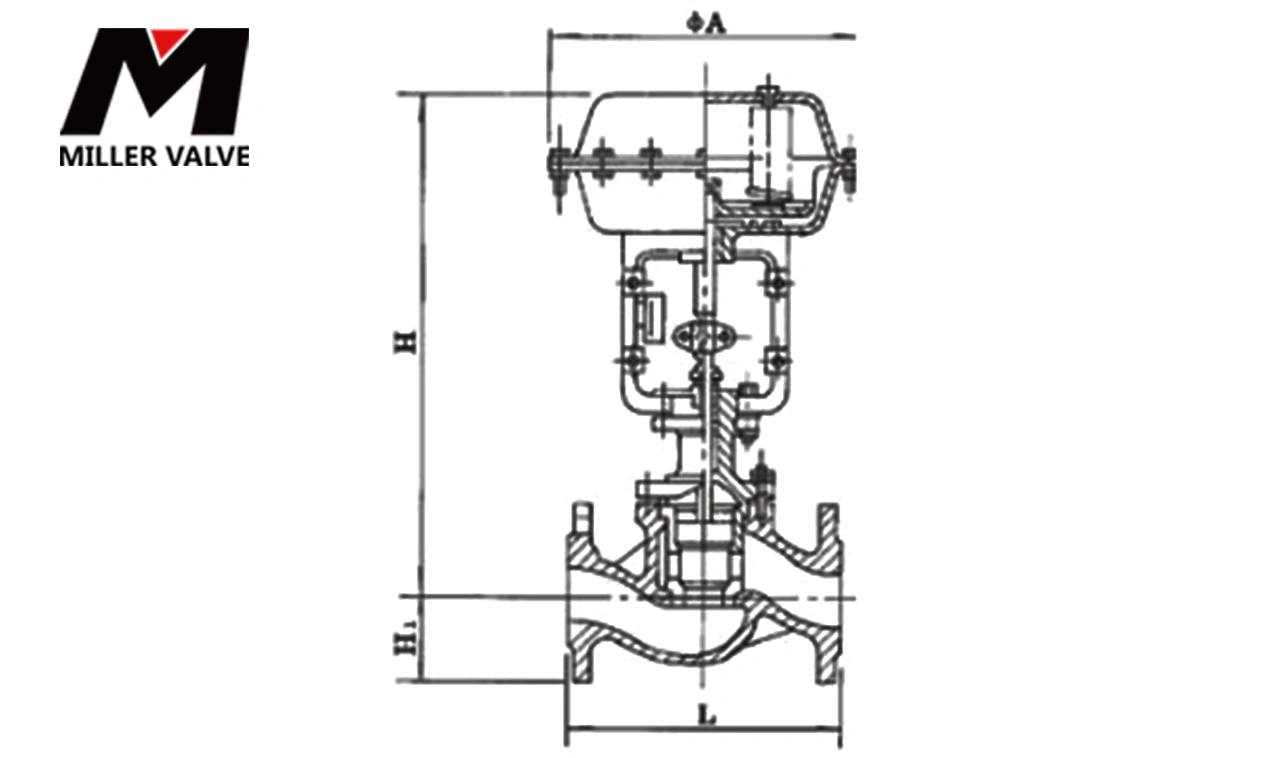

进口气动套筒调节阀结构图


进口气动套筒调节阀连接尺寸




阀门尺寸

          L

H2

A

标准型

散热型

伸长型

150LB

300LB

600LB

H3

H1

H3

H1

H1

H3=800

B

20

184

194

206

52

290

131

477

266

612

1226

290

25

184

197

210

52

290

131

477

266

612

1226

290

32

200

210

220

55

290

146

492

281

627

1226

290

40

222

235

251

66

290

170

538

303

671

1246

335

50

254

267

286

76

290

177

545

312

680

1246

370

65

276

292

311

93

365

218

660

343

785

1367

410

80

298

317

337

100

365

225

667

350

792

1519

440

100

352

368

394

115

365

233

675

358

800

1519

490

125

403

425

460

130

475

285

870

440

1025

1536

560

150

451

473

508

145

475

300

885

455

1060

1536

630

200

543

568

610

185

475

334

920

489

1075

1536

760

250

673

700

770

235

590

475

1245

675

1445

--

--

300

737

775

819

240

590

490

1260

690

1460

--





实际尺寸以代理商提供为准,更多尺寸请与代理商联系
