进口球阀

进口三通球阀

发布时间:2022-09-09 15:08




美国米勒B50T三通球阀是一款在切换管道介质的流向阀门,T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

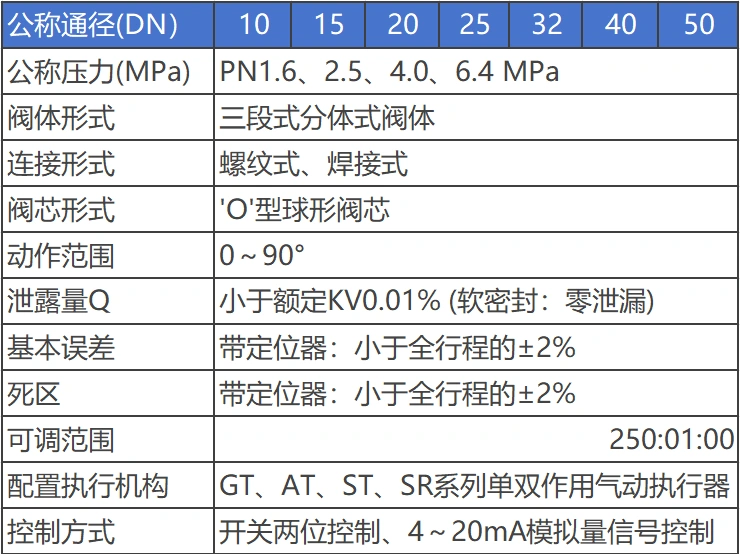

进口三通球阀参数



公称通径:DN15-DN400(1/2"-16") 阀体材质:WCB / CF8 / CF8M / CF3M
公称压力:1.6Mpa-42.0Mpa(150LB-2500LB) 球体材质:SS304、SS316、SS316L+STL
适用温度:-20~200℃/软密封 阀座材质:PTFE、PPL、金属密封
                 -196~400℃/硬密封 填料材质:PTFE、PPL、柔性石墨
适用介质:水、油、气、蒸汽、酸碱物 设计标准:GB/T12237、ASME B16.34
泄漏等级:ANSI VI 结构长度:GB/T12221、ASME B16.10
可选项:防静电/防火设计、禁油/禁铜处理 检测标准:GB/T13927、API598

进口三通球阀零部件


No.

PARTNAME

MATERIALS

1

Body

1.4408

1.4308

1.0619

2

End Cap (1)

1.4408

1.4308

1.0619

3

Ball

1.4408

1.4308

4

Ball Seat



TFM1600/PTFE

5l

Stem (Anti-Static Device)

316

304



Thrust Washer

PTFE

7

o-Ring

FKM

8

Stem Packing

PTFE/ GRAPHITE

9

Bushing

50%sS+50%PTFE/ 304*

10

Gland

316

11

Belleville Washer

301

12

Stem Nut

A194-8

13

Stop-lock-Cap

304

14

Handle Gland (DN15~DN10o)

304

15

Handle+Lock Device (DN15-DN50)

304

16

Handle Nut(DN15~DN50)

A194-8

17

Handle Sleeve (DN15~ DN65)

VINYLPLASTIC

18

Body Gasket (1)

PTFE/GRAPHITE

19

Bolt

A2-70

8.8

2o

End Cap (2)

1.4408 1.4308

1.0619

21

Washer

50%SS+50%PTFE

22

Bushing

50%SS+50%PTFE

23

Body Gasket (2)

PTFE/ GRAPHITE

24

Bottom Cap

1.4408

1.4308

1.0619

25

Set Screwed(DN65~ DN10o)

A2-70

26

Handle Adapter(DN65~DN10o)

CF8

27

Bolt(DN65~DN10o)

A2-70

28

Handle(DN65~DN100)

A53+ZnPlated

29

Handle Sleeve (DN65~ DN10o)

VINYL PLASTIC

3o

Stop Bolt(DN15~ DN100)

A2-70

31

Stop Nut(DN15~DN100)

A2-70

32

worm Gear(DN125~ DN200)

Package

 进口三通球阀流向示意图

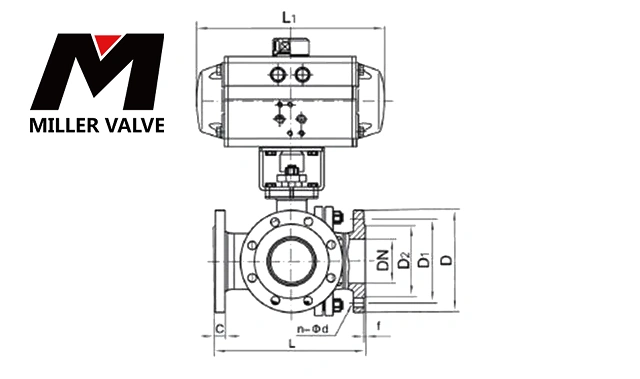

进口三通球阀连接尺寸




DN

PN

d

L

R

b

c



N

h

H

H1

w

p

M

E1

E2

u1

u2

iso 5211

15

10
16
25
40

15

150

45

95

65

2

16

4

14

53

83

147

9

9

36

42

6

6

F03-F04

20

20

165

58

105

75

2

18

4

14

57

87

147

9

9

36

50

6

      7

F03-F05

25

25

181

68

115

85

2

18

4

14

68

99

177

11

11

42

50

6

      7

F04-F05

32

32

190

78

140

100

2

18



18

72

103

177

11

11

42

50

6

7

F04-F07

40

38

212

88

150

110

3

18



18

85

119

197

14

14

50

70

    9

9

F05-F07

50

49

230

102

165

125

3

20

4

18

92

126

197

14

14

50

70

    9

9

F05-FO7

65

1016

63

290

122

185

145

3

18

8

18

107

172

400

17

17

70

102

9

11

Fo7-F1o

25/40

22

80

1016

75

320

135

200

160

3

20

8

18

119

185

400

17

17

70

102

9

     11

Fo7-F10

25/40

340

24

100

10/16

99

36o

155

220

180

3

20



18

150

221

400

22

22

-

102

-

11

F10
