  进口气动高压球阀

进口气动高压球阀

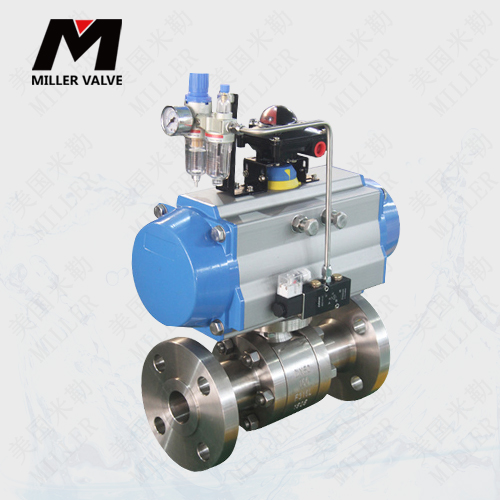

  气动高压球阀概述

  进口气体高压球阀是双(单)作用气动活塞式执行器与进口BKH高压球阀组成,是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道,其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

  工作原理

  当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°

  气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。

  回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置

  定位器可调节阀门管道流量

气动执行器主要技术参数



气动执行器
型号 MAT系列
气源压力 0.4 ~ 0.8 MPa
最大回转角度 90°~92°
回信器 AC220V  AC110V  DC24V
控制信号 电信号:0~0Ma  4 ~20Ma 气信号:0.02 ~0.1 MPa
控制气源 洁净、干燥压缩空气
工作温度 -20℃ ~ +90℃


阀体主要零件材料

零件名称 阀体 球芯 阀座 阀杆 填料 支架 连接轴
材料 锻钢、不锈钢 不锈钢 聚甲醛、聚醚醚酮 2Cr13 氟橡胶 不锈钢 铸钢


气动执行器主要部件材料

零件名称 缸体 端盖 活塞 O型圈 螺栓
MAT 铝合金型材
(硬质阳极氧化)
压铸铝合金
(环氧树脂喷涂)
压铸铝
(镀镍磷合金)
NBR SUS304


主要性能规范

型号 公称压力
PN(MPa)
试验压力Ps(MPa) 启闭时间
(S)
工作温度
(℃)
适用介质
壳体 密封
MN1P 16 16 24 1~2

-35~120


天然气、油
35 35 50
MN4P 16 16 24 1~2
35 35 50

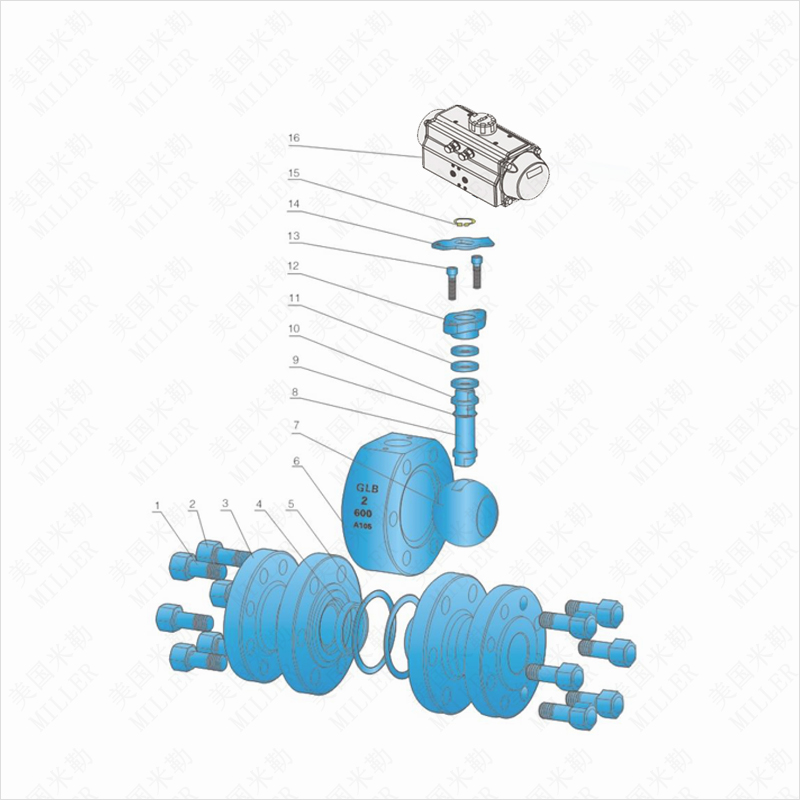

进口气动高压球阀尺寸图

主要外形尺寸
内螺纹                (单位:mm)

螺纹
G/NPT
DN L1 B D H H1 H2 L H L10 气动执行器
1/4 6 69 26 58 150 32 13 165 150 32 MAT50
3/8 10 73 32 58 150 38 16 165 150 35
1/2 15 85 38 58 150 46 19 165 150 37
3/4 20 96 49 70 210 57 24 225 210 47 MAT63
1″ 25 110 60 70 210 60 26 225 210 55 MAT 75
11/4 32 110 76 70 210 84 38 225 210 70 MAT 88
21/2 40 120 84 90 260 92 42 255 260 72 MAT 100
2″ 50 140 100 120 320 111 50 330 320 80 MAT 115

(如选用单作用气缸加一档)
卡套式外表连接尺寸

DN RA D DL 气动执行器
6 10 M18×1.5 91
MAT50
8 12 M20×1.5 95
10 14 M22×1.5 104
13 16 M24×1.5 107 MAT63
16 20 M30×2 113
20 25 M36×2 134 MAT75
25 30 M42×2 146
25 38 M52×2 155 MAT100
32 38 M52×2 170

 (如选用单作用气缸加一档)

  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
