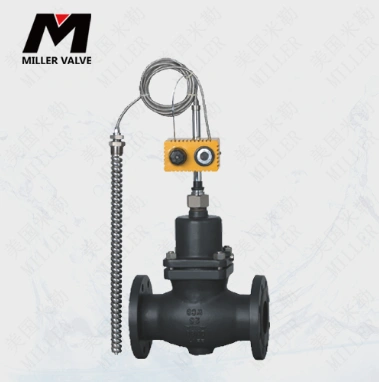

产品名称:进口带指挥器压力调节阀

驱动方式:自力式               产品型号:V230/V231 D12/D13

结构形式:先导式               压力范围:1.6～4.0MPa

密封材料:氟塑料               公称通径：DN15-DN250

连接形式:法兰                   常用材质:铸铁，铸钢，不锈钢



进口带指挥器自力式压力调节阀由三个部分组成，美国米勒选用调节阀与执行器和指挥器这三大件组成，
这种组成的进口带指挥器压力调节阀可以节省外部能源，从被调介质自身的压力变化后进行节能自动调节压力的节能型产品。

此产品可在非腐蚀性（高温度350℃）的液体、气体和蒸汽等介质的压力控制装置中适用。在石油行业、冶金等工业部门中所信赖并应用。



进口带指挥器压力调节阀采用先导式结构，设计由薄膜执行机构一分为二使用(指挥器和主阀各一个)阀后压力，
这样可以达到不直接控制主阀芯的目的，而是指挥器执行机构控制阀门主阀的开和关，原理如下：


  阀门压力从法兰进入到减压阀(可保障阀门压力状态)使其经过，进入指挥器阀芯(指挥器阀芯是采用气关方式，
阀后压力不在设定值时是开的状态)阀前介质通过指挥器阀芯到达节流阀，(主要起分流和平衡作用)进入主阀薄膜执行机构，
(主阀薄膜执行机构采用气开设计)打开主阀芯，阀后压力通过接管同指挥器薄膜执行机构相连接，检测机构接受到阀后压力和流量，

带动指挥器执行机构向下关闭指挥器阀芯，阀后压力设定通过指挥器内的调节弹簧恒定设定压力。
带指挥器自力式压力调节阀投用后一般不需要大的维护，平常只要观察一下阀后压力表是否在设定值就可以。


1.指挥器

2.检测机构

3.减压阀

4.法兰通过

5.主阀芯

6.节流阀

7.指挥器阀芯

8.指挥器薄膜执行机构
