进口电动低温调节阀

进口电动低温调节阀

进口电动低温调节阀【图片参数详情】

进口电动低温调节阀

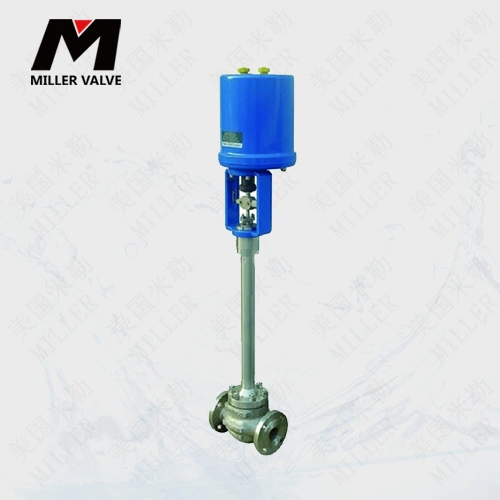

  产品名称:进口电动低温调节阀

  品牌:美国MILLER

  联系人:黄先生




  进口电动低温调节阀产品概述

  美国米勒进口电动低温调节阀,是由2SB6系列(MILLER5系列)电动执行器与低温型调节阀阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0~-250℃状态下工作,由电动执行机构和带长颈接管的阀体组成,长颈接管的作用是使阀杆密封出接近常温下工作,并减少外界热能传入。为减少传递,长颈采用薄壁结构。

  进口电动低温调节阀 主要技术参数

  ● 阀体



阀体形式

直通铸造球型阀

公称通径

DN25300mm

公称压力

PN1.62.54.06.4

法兰标准

ASNI

连接形式

法兰(FF RF RTJ)、焊接(SW BW)

阀盖形式

低温型-10-196、超低温型-196-250

压盖型式

螺栓压紧式

密封填料

金属石墨缠绕垫片、柔性石墨、碳纤维填料

阀内件

阀芯形式

单座、笼式、套筒型阀芯

流量特性

线性、等百分比

执行机构

执行器型号

2SB6系列、MILLER5系列

主要技术参数

电源电压:220V/50Hz、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、隔爆标志:ExdBT4、手操功能:手柄

环境温度:-25+70、环境湿度:≤95%



  进口电动低温调节阀 内部结构图



进口电动低温调节阀 内部结构图



  进口电动低温调节阀 主要零件材料

1

阀体

WCB

CF8

CF8M

CF3M

2

阀座、套筒

304

304

316

316L

3

阀芯

304

304

316

316L

4

导向套、并帽

304

304

316

316L

5

阀盖

WCB

CF8

CF8M

CF3M

6

阀杆

304

304

316

316L

7

隔热板

304

304

316

316L

8

填料

金属石墨缠绕垫片/柔性石墨

9

弹簧

65Mn

304

316

316L

10

螺母

304

304

316

316L



   进口电动低温调节阀 主要性能指标

项目

指标值

基本误差%

2SB6±2.5; 配MILLER5±1.0

回差%

2SB6±2.5; 配MILLER5±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301



  进口电动低温调节阀 额定流量系数Kv、允许压差

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径 dN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

单座

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

笼式

9

15

23

35

59

95

148

236

355

568

885

1260

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

额定行程(mm)

16

25

40

60

100

允许压差(MPa)

单座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.28

笼式

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

2.4

2.0

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

以上就是产品的各项参数、尺寸以及产品详情,美国米勒阀门欢迎您的咨询。
