进口蝶阀

进口衬氟蝶阀

发布时间：2019-05-24 17:05

进口衬氟蝶阀

　　一、进口衬氟蝶阀产品概述

　　进口对夹式衬氟蝶阀，也叫衬四氟蝶阀，全衬蝶阀，氟塑料蝶阀，是指对夹式的蝶阀，阀内包裹聚四氟乙烯材料，适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

　　二、进口衬氟蝶阀特征

　　衬氟蝶阀采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀，阀杆与蝶板(锻)为一体，表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。

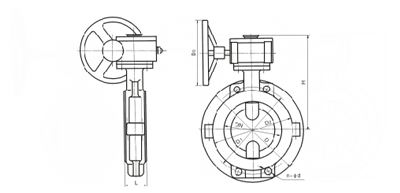

进口衬氟蝶阀主要外形和连接尺寸图

三、进口衬氟蝶阀主要外形和连接尺寸

DN	NPS	L	D	D1	D2	F	B	N-D	W	D0	H	WT(kg)
（mm）	(inch)	PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4月14日	160		140	10
50	2	108	140	110	90	3	16	4月14日	200		160	12
65	2 1/2	112	160	130	110	3	16	4月14日	250		160	13
80	3	114	185	150	125	3	18	4月18日	250		170	14
100	4	127	205	170	145	3	18	4月18日	300		180	16
125	5	140	235	200	175	3	20	8月18日	300		275	18
150	6	140	260	225	200	3	20	8月18日		200	295	38
200	8	152	315	280	255	3	22	8月18日		200	320	74
250	10	250	370	335	310	3	24	12月18日		240	385	105
300	12	270	435	375	362	4	24	12月23日		240	390	142
350	14	290	485	445	412	4	26	12月23日		240	460	179
400	16	310	535	495	462	4	28	16-23		280	510	220
450	18	330	590	550	518	4	28	16-23		280	540	268
500	20	350	640	600	568	4	30	16-23		320	570	378
600	24	390	755	705	670	5	30	20-25		320	660	608
700	28	430	860	810	775	5	32	24-25		360	710	1050
800	32	470	975	920	880	5	34	24-30		360	780	1320
900	36	510	1075	1020	980	5	36	24-30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-30		400	990
PN1.0MPa
40	1 1/2	106	145	110	85	3	18	4月18日	160		140	10
50	2	108	160	125	100	3	20	4月18日	200		160	12
65	2 1/2	112	180	145	120	3	20	4月18日	250		165	14
80	3	114	195	160	135	3	22	4月18日	250		170	16
100	4	127	215	180	155	3	22	8月18日	300		180	18
125	5	140	245	210	185	3	24	8月18日	300		275	20
150	6	140	280	240	210	3	24	8月23日		200	295	38
200	8	152	335	295	265	3	26	8月23日		200	320	74
250	10	250	390	350	320	3	28	12月23日		240	385	105
300	12	270	440	400	368	4	28	12月23日		240	390	142
350	14	290	500	460	428	4	30	16-23		240	460	179
400	16	310	565	515	482	4	32	16-25		280	510	220
450	18	330	615	565	532	4	32	20-25		280	540	268
500	20	350	380	620	585	4	34	20-25		320	570	378
600	24	390	780	725	685	5	36	20-30		320	660	608
700	28	430	895	840	800	5	40	20-30		360	710	1050
800	32	470	1010	950	905	5	44	24-34		360	780	1320
900	36	510	1110	1050	1005	5	46	28-34		380	885	1795
1000	40	550	1220	1160	1115	5	50	28-34		400	990	1900

　　进口衬氟蝶阀技术参数：

　　公称通径DN50～DN1200(mm)

　　压力等级PN0.6、1.0、1.6MPa

　　连接方式对夹式、法兰连接

　　驱动方式气动控制,压缩空气4-7bar,可带手动装置

　　适用温度聚四氟乙烯PTFE：-20℃～180℃

　　泄露量符合标准(可达零泄露)

　　密封结构半衬氟密封、全衬氟密封

　　工作场合弱腐蚀性流体及强酸介质等(常温常压、常温低压场合)

　　以上就是产品的各项参数、尺寸以及产品详情，为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
