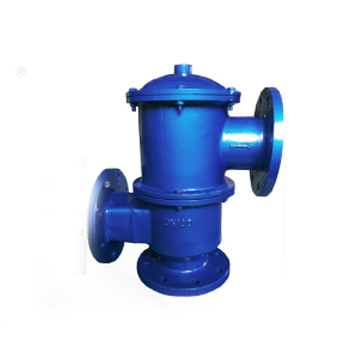

  进口带双接管呼吸阀

进口带双接管呼吸阀


  进口带双接管呼吸阀产品详情


  进口带双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定,完全符合石油工业部SY7511-87标准。带双接管阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于100℃乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。

  呼吸阀由压力阀和真空阀组成,安装于货油舱透气管上,能随货油舱内油气正负压变化而自动启闭,使货油舱内外气压差保持在允许值范围内。当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;当往罐内补充介质,使罐内上部气体空间的压力升高,到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;罐外的大气将顶开呼吸阀的负压阀盘。


  进口带双接管阻火呼吸阀参数:


  公称通径:DN25-DN500

  公称压力:0.6Mpa-4.0Mpa

  适用温度:-30℃~60℃

  适用介质:汽油、煤油、柴油等其它石化化工物料

  阀体材质:铸钢、碳钢、不锈钢、铝合金

  连接方式:法兰连接

  制造标准:GB5908-86;SY7511-87

  法兰标准:HG20592-97;JB/T78-94

  检验标准:SY/T0511-1996《石油储罐呼吸阀》;API2000

  呼吸阀操作压力:

等级 A B C D
呼出压力 +355Pa(36mmH2O) +980Pa(100mmH2O) +1765Pa(180mmH2O) 由用户定
吸入压力 -295Pa(30mmH2O) -295Pa(30mmH2O) -392Pa(40mmH2O) 由用户定

呼吸阀通气量和泄漏量

代号 规格mm 50 80 100 150 200 250
压力等级P 通气量m3/h
A +355 25 60 90 190 340 500
-295 20 50 75 160 280 450
B +980 30 70 100 200 380 600
-295 20 50 75 160 280 450
C +1765 40 95 140 280 500 800
-295 20 50 75 160 280 450
允许泄漏量m3/h ≤0.04 ≤0.4

HX系列呼吸阀
①呼吸阀代号以HX表示,HXF为阻火呼吸阀代号;
②呼吸阀类型代号以吸入和呼出口有否接管来分类,如下:

代号 类型 代号 类型
HX1 呼吸阀 HXF1 阻火呼吸阀
HX2 带双接管呼吸阀 HXF2 带双接管阻火呼吸阀
HX3 带吸入接管呼吸阀 HXF3 带吸入接管阻火呼吸阀
HX4 带呼出接管呼吸阀 HXF4 带呼出接管阻火呼吸阀
HX5 单呼阀 HXF5 阻火单呼阀
HX6 单吸阀 HXF6 阻火单吸阀
HX7 带接管呼出阀 HXF7 带接管阻火呼出阀
HX8 带接管吸入阀 HXF8 带接管阻火吸入阀

设备材质  :

NO 1 2 3 4 5 6
构件
Component
壳体
Body
阀杆
Stem Guide
阀盘
Pressure Disk
阀座
Pressure Seat
垫片
Gasket
阻火芯件
Fire Arresting
材质
Material
不锈钢   Steel
铝合金 Aluminums
碳钢   Casting
304
316
316L
PTFE
304
316
316L
PTFE
304
316
316L
PTFE
304
316
316L
PTFE
304
316
316L
PTFE


注:连接标准: ANSI、 JIS、 DIN等等.
       操作压力:-295pa-+98000pa   (-30mmH2O——+10000mmH2O)
  尺寸表  :

DN 25 32 40 50 80 100 150 200 250 300
L 280 300 320 320 450 450 620 750 850 1100
H 300 320 350 350 500 500 600 700 820 900


  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
