进口气动调节阀

进口气动高压角式调节阀

发布时间:2019-03-16 18:13

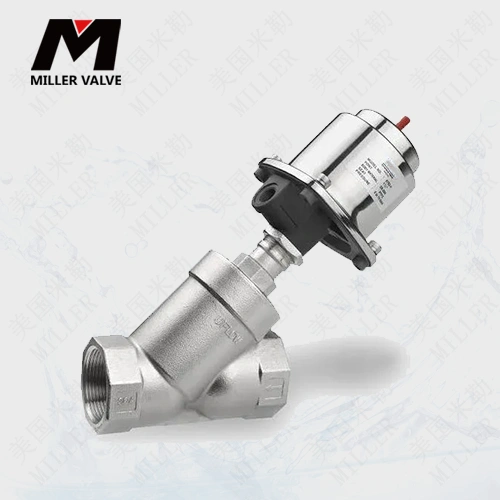

进口气动高压角式调节阀

进口气动高压角式调节阀


  进口气动高压角式调节阀产品详情


  进口气动高压角式调节阀是兼具特有阀体型式的单座调节阀,常用于特殊的配管和流体场合,它是将直通的阀体修改为角形(等于一个弯头)阀体,其节流、受力方式彻底等同于单座调节阀。保存了单座调节阀泄漏小、许用压差小的特色,使用多弹簧执行机构,有着结构紧凑、重量轻、动作灵敏、阀容积大、流量通道呈S流线型、压降损失率孝阀容积大、流量特征精确、拆装省事等优势。广泛应用于精确调节气体、液体等介质,工艺基本参数如压力、流量、温度、液位维持在给定值。诸如此类,由于其流路简易有着“自洁”性能,可常用于不干净介质,还可深化改善为防堵角阀 选用于富含悬浮颗粒介质的工况场合,尤为在安装空间受限制的场合很大可用。

  1、用到多孔式笼套组合结合不均衡式内件的设计,按照介质工艺参数的需要,设计多个有所不同的降压笼套组合而成的一种多级降压内件,使流体从接触的*只降压笼套刚开始,消耗能量,经由多个降压笼套逐步减低流体压力以达到预防闪蒸,空化状况气蚀的产生,提高阀内件的使用寿命。


  2、运用不平衡式单座式,阀心与阀座的接合面的紧密配合保证了极低的泄漏。此种内件构造适用于各样易造成阻塞流导致气蚀的工艺流体的工况。不平衡内件合适规格口径较小的阀门。


  进口气动高压角式调节阀部分技术参数


  阀体型式:铸造角型阀

  公称通径:DN25-300mm

  公称压力:PN 1.6-32.0Mpa ANSI 150、300、2500Lb JIS 10K、20K、30K

  连接方式:法兰:FF、RF、RTJ、等

  焊接:SW、BW

  法兰距:符合IEC 534

  阀盖形式:标准型、加长型(散热、低温、波纹管密封)

  填料:V型聚四氟乙烯、柔性石墨填料等密封垫:金属夹石墨密封垫

  执行机构:气动:薄膜多弹簧执行机构气开式、气关式、双作用气缸式执行机构

  定位器:电气阀门定位器、智能型数字定位器

  附件:电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等阀内部件



  进口气动高压角式调节阀外形尺寸


  阀芯型式:单座、套筒型阀芯

  流量特性:等百分比、线性、快开

  内件材质:标准材质组合及使用温度、压力范围请参阅附录

  阀体材质:WCB、WC9、CF8、CF8M等

  阀盖材质:WCB、WC9、CF8、CF8M

  阀芯材质:304、304+STL/PTFE、316、316+STL/PTFE

  填料材质:“V”型PTFE、柔性石墨、波纹管


  订货须知:请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。以上阀门产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为阀门说明书的一部分,供选型参考之用。为了方便我公司生产及技术人员为您准确选型。如您对本文中的进口气动高压角式调节阀产品内容有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
