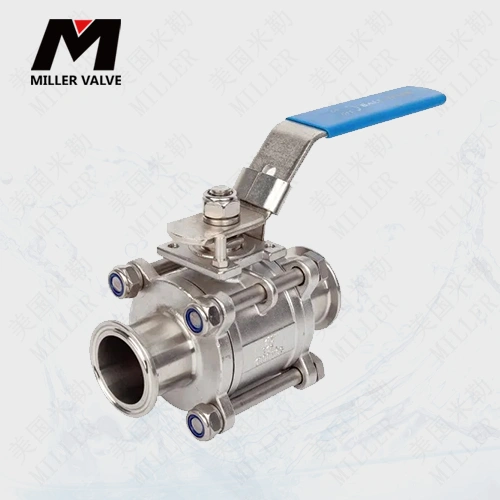

进口三片式承插焊球阀介绍
美国MILLER(米勒)进口三片式球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
进口三片式承插焊球阀应用范围
适用介质:水、油、气及某些腐蚀液体
三片式承插焊球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)
三片式承插焊球阀适用稳定范围:-20~232℃~350℃
三片式承插焊球阀公称压力:1.6-6.4MPa
进口三片式承插焊球阀结构特点
1.流体阻力小。
2.结构简单,相对体积小,重量轻,便于维修。
3.密封性能好。
4.不受安装方向的限制,介质的流向可任意。
5.无振动,噪声小。
6.适用于经常操作,启闭迅速、轻便。
进口三片式承插焊球阀标准规范
设计制造标准:GB/T12237-2007
结构长度标准:GB/T12221-2005
承插焊标准:GB12224、ANSIB16.25
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
零件材料与工况
零件名称 | 材质 | |
阀体 | 不锈钢CF8M | 碳钢WCB |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M | 碳钢WCB |
球体 | 不锈钢SS316 | 不锈钢SS304 |
阀杆 | 不锈钢SS316 | 不锈钢SS316 |
螺母 | 不锈钢SS304 | FCD45 |
垫圈 | 不锈钢SS304 | FCD45 |
手柄套 | 塑料 | 塑料 |
手柄 | 不锈钢SS304 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 | B7 |
填料压盖螺母 | 不锈钢SS304 | 不锈钢SS304 |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 | B8 |
