进口气动偏心半球阀

进口气动偏心半球阀


进口气动偏心半球阀说明

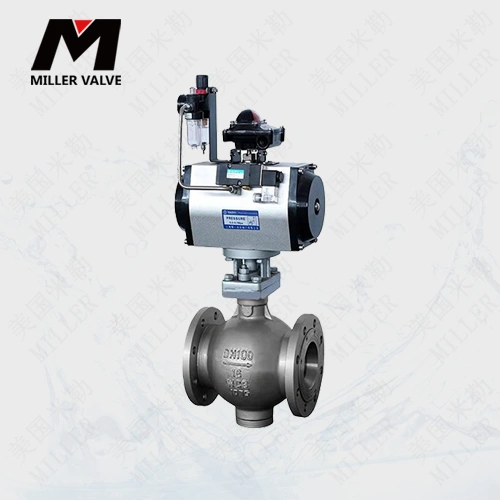

美国MILLER(米勒)进口​气动偏心半球阀是一种先进的直角回转结构控制阀,与阀门定位器配合使用,可实现比例调节。可与二位五通电磁、控制箱配合使用,实现开关控制。适用于控制气体、液体和固体颗粒介质。由于阀芯与阀座之间没有间隙转动,因此具有很大的剪切力和自清洁性能,特别适用于含有纤维或微小固体颗粒的悬浮液和固体颗粒的控制。因此,该产品可广泛应用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自动控制系统。

进口气动偏心半球阀技术参数

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允许压差(MPa) ≤公称压力
阀体形式 整体铸造球形体
阀芯形式 偏心旋转阀芯(带导流翼)
流量特性 近似等百分比
动作范围 全开60°
泄露量Q 软密封VI级、硬密封IV级,符合ANSI B16.104标准
基本误差 ±1%
回差 ±1%
死区 ≤1%
可调范围 全腔型(100:1)、60%腔型(60:1)、40%腔型(40:1)
配置执行机构 AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控
    气动偏心半球阀的结构性能

    双偏心半球阀采用偏心半球结构,密封副为金属面环的硬面接触密封。双偏心结构的阀芯开启时位于储球室内,流量大。关闭时,阀芯不会被冲刷,阀芯球面会沿阀座逐渐打开,有效切断结垢障碍,实现流体阻力小的可靠密封,全口径电动球阀基本无流阻。结构简单,体积小,重量轻。紧密可靠。密封面有两种,目前球阀的密封面材料广泛采用各种塑料,密封性能好,可以实现完全密封。它也被广泛应用于真空系统。操作简单,开关快捷,只需从全开到全关旋转90°,方便远程控制。维修方便,球阀结构简单,一般为活动密封圈,拆装更换方便。当完全打开或关闭时,球体和阀座的密封面与介质隔离,当介质通过时,阀门密封面不会被侵蚀。适用范围广,直径从几毫米到几米,从高真空到高压。电动偏心半球阀由于其启闭时的擦拭特性,可用于悬浮固体颗粒的介质中。
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927
    气动偏心半球阀气缸形式

    作用方式:双作用和单作用控制方式:开关或调节气动执行机构有双作用和单作用(弹簧复位),采用齿轮齿条结构传动,使性能更安全可靠;大口径阀门采用叉形结构驱动,结构合理,输出扭矩大,双动单动(弹簧复位);
执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

    气动偏心半球阀的产品选择

    1.阀体参数:公称直径、工作压力、工艺介质、应用场合、阀体材质等系列参数。

    2.执行机构参数:执行机构类型、控制方式、控制信号(4-20mA、1-5V)和动作方式(空气开启式、空气关闭式)尽可能详细地提供上述技术参数,以便我们的生产技术人员为您准确选择类型。如果您有任何问题,可以打电话给我们,我们将尽最大努力为您提供优质的服务!
