进口电动平板闸阀

进口电动平板闸阀

进口电动平板闸阀

进口电动平板闸阀

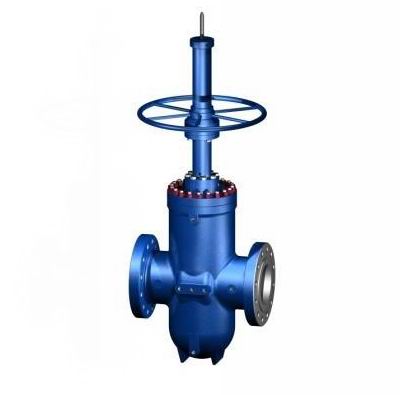

  进口电动平板闸阀详情:


  进口平板闸阀是美国米勒根据API6D标准生产的一款天然气石油管道上使用的闸阀,主要用于气、液体输送管道的切断或泄放。双闸板平板闸阀系列结构特点为: 阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。

  阀门密封机构各零件互相分离,即使在温度变化时引起变形也仍能保证密封,且不会因高温膨胀而使闸板挤住打不开。 阀门密封采用耐磨、耐腐蚀材料制成,延长了阀门的使用寿命。 在高温、高压情况下,进口一侧闸板设计为可泄压方式、防止由于温度变化而

  驱动方式电动

  材质WCB

  单 价:电话联系

  通径范围50-2000

  用途油气

  流体方向直通

  原产地美国

  品牌:美国MILLER


  进口电动平板闸阀参数:


  公称通径:DN15-DN1000

  公称压力:1.6MPA-25MPA

  设计温度:-29℃-121℃

  连接方式:法兰、

  适用介质:天然气、水、油、蒸汽、燃气、腐蚀性流体

  电源电压: AC220V、AC380V

  控制方式:开关型、无源触点型、阀位信号反馈型、智能调节型(输入输出4-20mA)

  其它配置:防爆型电动执行器,带手动装置(无电源的情况下可手动开关阀门)


  进口电动平板闸阀部件:


名称


材   料   牌   号

阀体

WCB
25

WC9

Cr5Mo

CF3,CF8
1Cr18Ni9Ti

CF3M,CF8M
1Cr18Ni12Mozti

阀盖

WCB
25

WC9

Cr5Mo

CF3,CF8
1Cr18Ni9Ti

CF3M,CF8M
1Cr18Ni12Mozti

阀板

WCB+13cr

WC9+HF

Cr5Mo+HF

CF3,CF8
1Cr18Ni9Ti

CF3M,CF8M
1Cr18Ni12Mozti

支架

WCB

WC9

Cr5Mo

CF3,CF8
1Cr18Ni9Ti

CF3M,CF8M
1Cr18Ni12Mozti

阀棒

13cr

25Cr2Mov

Cr5Mo

CF3,CF8
1Cr18Ni9Ti

CF3M,CF8M
1Cr18Ni12Mozti

垫片

缠绕垫片304+石墨

缠绕垫片

304+PTFE

316+ PTFE

填料

增强柔性石墨

304+石墨 PTFE或柔性石墨 L316+石墨

  进口电动平板闸阀尺寸:


ANSI 150Lb


NPS

2

21/2

3

4

6

8

10

12

14

16

18

20

24

L

178

190

203

229

267

292

330

356

381

406

432

457

508

L1

216

241

283

305

403

419

457

502

572

610

660

711

813

H

120

150

180

220

345

420

495

600

640

720

798

875

1170

H1

475

535

600

700

910

1095

1370

1470

1730

1870

2185

2335

2815

H2

80

90

100

110

145

170

210

240

265

290

325

360

425

H3

-

-

1075

1240

1400

1595

1800

2090

2420

2615

2895

3160

3885

D0

250

300

300

350

350

350

450

500

600

650

700

800

1000

D1

-

-

250

250

300

300

350

350

350

400

500

600

650



ANSI 400Lb   6.4Mpa


DN

50

65

80

100

150

200

250

300

350

400

450

500

600

L

250

280

310

350

450

550

650

750

850

950

1050

1150

1350

L1

292

330

356

406

495

597

673

762

826

902

978

1054

1232

H

135

165

195

240

380

460

545

660

705

790

880

965

1285

H1

500

560

630

735

955

1150

1440

1545

1815

1965

2295

2450

-

H2

-

-

1130

1300

1470

1675

1890

2195

2540

2745

3040

3320

4080

H3

88

100

110

120

160

185

230

265

290

320

360

395

470

D0

250

300

300

350

350

400

500

600

650

700

800

1000

-

D1

-

-

250

250

300

300

350

350

350

400

500

600

650


ANSI 600Lb   10.0Mpa


DN

50

65

80

100

150

200

250

300

350

400

450

500

600

L

292

330

356

432

559

660

787

838

889

991

1092

1194

1397

L1

292

330

356

432

559

660

787

838

889

991

1092

1194

1397

H

135

165

195

240

380

460

545

660

705

790

880

965

1285

H1

500

560

630

735

955

1150

1440

1545

1815

1965

-

-

-

H2

-

-

1130

1300

1470

1675

1890

2195

2540

2745

3040

3320

4080

H3

88

100

110

120

160

185

230

265

290

320

360

395

470

D0

300

350

350

400

500

600

650

700

800

1000

-

-

-

D1

-

-

250

250

300

300

350

350

350

400

500

600

650


  以上就是产品的各项参数、尺寸以及产品详情,为了方便我公司生产及技术人员为您准确选型。请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
