进口电动调节阀

进口电动套筒调节阀

发布时间:2022-12-01 15:09

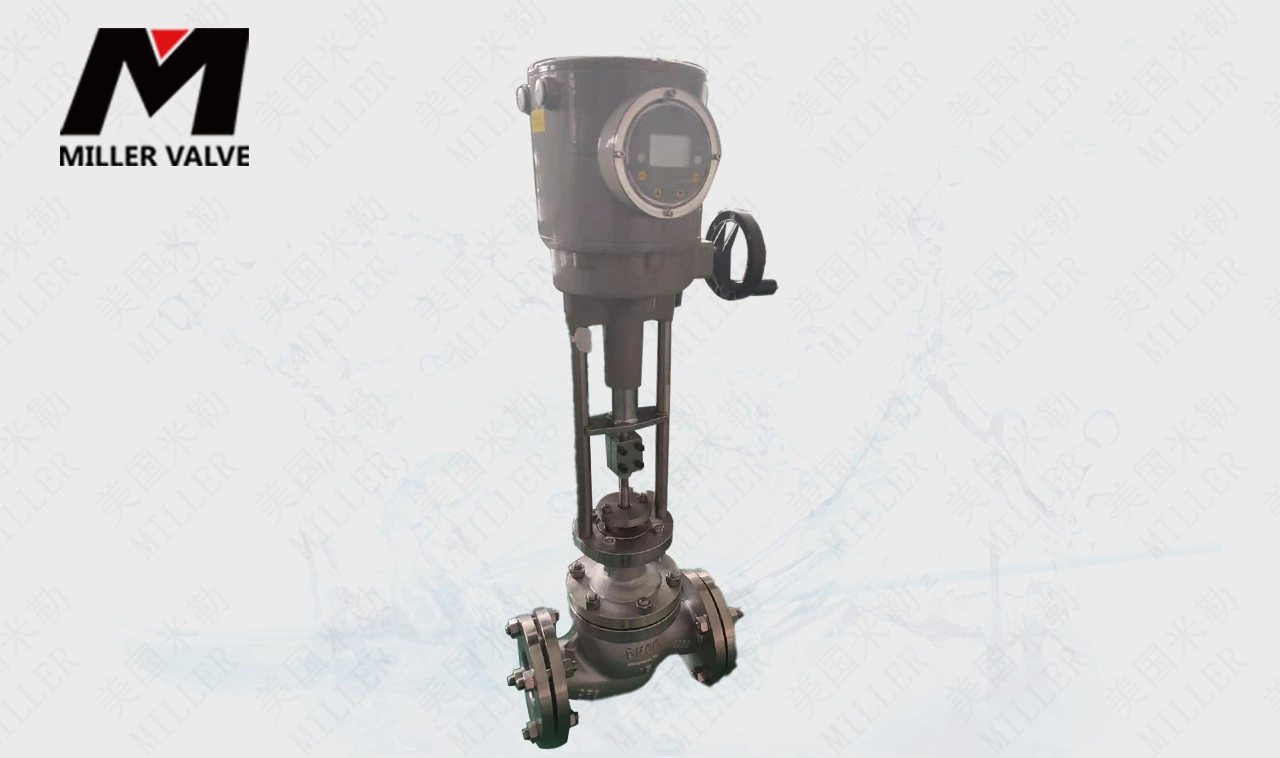

    进口电动套筒调节阀(进口调节阀)产品介绍:


    美国MILLER(米勒)进口电动套筒调节阀经研究后,选择多孔式套筒导向的结构来配置进口电动套筒调节阀。使该阀在高压差工作环境等场合较为适用,这样的设计可以满足其他普通调节阀所无法完成的高度,比如稳定性能和噪音几乎没有的优点,还可防止液体可能产生空化或气蚀等现象,这样的调节阀不仅产品质量好且性能优秀,工作时长更是大幅提升。执行机构则是设置多弹簧式薄膜执行机构与气缸式直行程执行机构和电动执行机构等。上阀盖类型:标准型、加长型、低温型。

    电动执行机构也叫电子式一体化结构,内部设有伺服放大器,以此输入控制信号(4-20mADC或1-5VDC)及电源后,在控制阀门开度,达到对压力、流量、液位、温度等工参数后,实现轻松自如的调节。这样的调节阀动作敏捷、连线结构简单、流量幅度大、体积范围小、调节精度精准等特点。

    进口电动套筒调节阀产品特点:


进口电动套筒调节阀在阀芯上选择平衡型阀芯,这样的配置,可使产品的不平衡力大,允许的压差上限高,操作时产品平稳无噪音。阀芯导向面积范围广,使其改善由涡流和冲击引起的振荡等不良效果。经过改善的调节阀远比普通的单双座调节阀噪声降低10dB不止。其结构线条简单,装拆维修维护方便。

    进口电动套筒调节阀工作原理:


    产品主要工作结构是由阀体、阀座、套筒、阀芯、导向套、阀盖及密封填料与电动执行器经配合后组成。电动套筒调节阀通过接收工业自动化控制系统的信号(如:4~20mA或1~5V)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数,实现自动化调节功能。

    进口电动套筒调节阀技术参数:

公称通径

DN15-300mm

公称压力

ANSI 125-4500  JIS 10-40K   PN1.6-75MPa

连接型式

法兰连接

FF、RF、RJ、LG、沟槽型、嵌入型

法兰标准

JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等

焊接连接

嵌接焊SW或根据用户需求

材    料

铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、钛等或根据用户需求

上阀盖

常温型(P):-17~+230℃

伸长Ⅰ型(E1)

-45~-17℃ +230~+566℃

伸长Ⅱ型(E2I)

-100~-45℃

伸长Ⅱ型(E2W)

-196~-100℃

注:工作温度不准超过各种材料的允许范围。

压盖型式

螺栓压紧式

填    料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料 石墨填料

阀内组件

阀芯型式

单座柱塞型阀芯

流量特性

金属阀座 等比特性(%)和线性特性(L),参考流量特性曲线图

Cv值从0.04~14的流量特性符合IEC534-2标准

软阀座

等比特性(%)和线性特性(L),参考流量特性曲线图

注:关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图

材料

不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和合金等

电动执行机构

型 式

LAINE系列电动执行机构;PSL系列电子式电动执行机构;RS系列电动执行机构;PSL系列电子式电动执行机构

输入信号

LAINE执行机构:Ⅱ型0~10mA•DC(输入电阻200Ω);Ⅲ型4~20mA•DC(输入电阻 250Ω)PSL执行机构:4~20mA•DC或1~5V(输入电阻250Ω) RS执行机构:0~10mA•DC、4~20mA•DC PSL执行机构:4~20mA•DC (注:信号线请使用屏蔽线)

电源电压

DKZ执行机构

220V,50Hz

361L执行机构

220V,50/60Hz

RS执行机构

单相控制220V•AC±5%;三相控制380V±5%

PSL执行机构

单相控制220V,50Hz (电源电压也可根据用户需求定制)

手动机构

DKZ执行机构

手轮

361L执行机构

离合式

RS执行机 构

手轮

PSL执行机构

手轮

环境温度

-20~+60℃

阀作用型式

电关式或电开式

以上就是进口电动套筒调节阀的产品信息,以上内容只是部分内容,仅供参考研究
如需查看更多调节阀的型号参数、结构原理价格等详情,请点击(进口调节阀)了解或联系我们。
